微芯有刷直流电机控制方案

微芯有刷直流电机控制方案

有刷直流电机通过电刷进行换向。以下是关于有刷直流电机的一些关键点:

典型的转子(也就是电枢)上有绕组,并且在其末端连有换向器

电刷与换向部分连接和断开,从而将能量传递到电枢

永磁直流电机的定子(或外部机筒)将有两个或更多个永磁磁极

通电绕组和定子磁体的相反极性互相作用,从而导致转子旋转直到与定子同相位

一旦转子与定子对齐,电刷与换向器接触并导通下一个绕组

由于速度和转矩与所应用的电压/电流成正比,因而有刷直流电机控制起来相对容易。由于电枢上有绕组,因而转子很重,较大的惯性使其较难启动和停止。转子上的绕组会产生热量,并且较难散热。



有刷直流电机的主要特性

良好的可控性:开/关,成正比

线性转矩/电流曲线

速度与所应用的电压成正比

需要维护

低过载能力

低热耗散

|

工作原理



有刷直流电机的速度可以通过控制电枢电压来控制,转矩则由电枢电流控制;也就是说,可以很容易地分别控制磁通量和转矩。这是所有现代交流控制方法的主要原理。早期直流电机通过一些斩波技术进行控制,如脉宽调制(PWM)。联网的晶闸管桥电路主要用于较高功率范围,特定于某些应用。
有刷直流电机控制

输入:

转矩

速度

位置和/或方向

输入可以是模拟电压、电位器、开关

或数字通信

控制:

用于固件PWM或开/关控制的基本I/O

用于过流检测的比较器

捕捉/比较/PWM

增强型捕捉/比较/PWM

较高的电机控制PWM分辨率

下桥臂驱动控制

上桥臂驱动控制

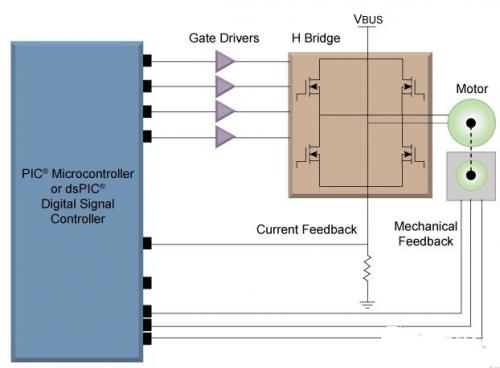

H桥驱动控制

反馈:

光学编码器

限位开关

下桥臂配置:

该驱动可在一个方向控制有刷直流电机,经常用于对安全敏感的应用。



上桥臂配置:

成本最低的驱动技术。


大多数应用可以简单地使用dsPIC DSC/PIC单片机上的输出引脚来开启MOSFET.

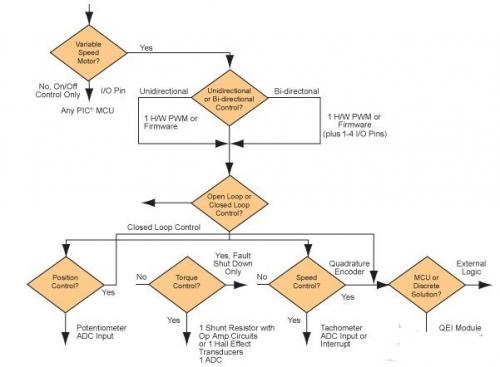

设计流程图
