下面是UM3212在IPC中的应用。
IPC(IP Camera)现在已经不局限于工业交通领域的使用,因为可以无线连接,方便使用,已经开始进入千家万户,有成为消费类电子产品的趋势。

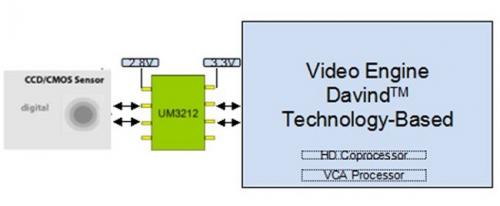

图5:IPC结构示意图
现在市场IPC主平台竞争激烈,海思、TI、NXP、SONY等一线品牌都推出高清IPC解决方案。在很多高清IPC方案中,IPC的图像传感器是使用I2C和主平台通信,很多型号的传感器都会存在和主平台供电电压不匹配的情况。

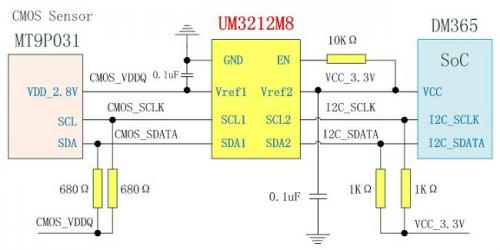

图6:TI DM365和MT9P031通信示意图
上图DM365平台和CMOS传感器之间是I2C通信,需要一颗电平转换芯片解决电压不匹配问题。UM3212是提供了一个很好的解决方案。
UM3212除了在IPC中有广泛的应用,还在门禁、可视电话、行车记录仪、GPS等安防产品都有广泛的应用。 |
