芯片里面成千上万的晶体管,都是这么实现的(3)

芯片里面成千上万的晶体管,都是这么实现的(3)

15、用气相积淀 形成的氮化物层 -- 化学气相积淀



16、将氮化物蚀刻出沟道 -- 光刻 + 湿蚀刻



17、物理气相积淀长出 金属层  -- 物理气相积淀



18、将多余金属层蚀刻. 光刻 + 湿蚀刻重复 17-18 长出每个金属层哦对了... 最开始那个芯片, 大小大约是1.5mm x 0.8mm

细说一下光刻. 题主问了: 小于头发丝直径的操作会很困难, 所以光刻(比如说100nm)是怎么做的呢?

比如说我们要做一个100nm的门电路(90nm technology), 那么实际上是这样的:

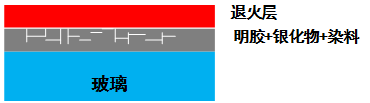

这层掩膜是第一层, 大概是10倍左右的Die Size有两种方法制作: Emulsion Mask 和 Metal MaskEmulsion Mask:

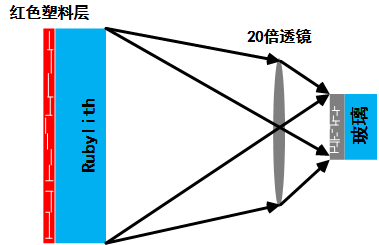

这货分辨率可以达到 2000line / mm (其实挺差劲的... 所以sub-micron ,也即um级别以下的 VLSI不用... )这货分辨率可以达到 2000line / mm (其实挺差劲的... 所以sub-micron ,也即um级别以下的 VLSI不用... )制作方法: 首先: 需要在Rubylith (不会翻译...) 上面刻出一个比想要的掩膜大个20倍的形状 (大概是真正制作尺寸的200倍), 这个形状就可以用激光什么的刻出来, 只需要微米级别的刻度.



然后:



给!它!照!相! , 相片就是Emulsion Mask! 给!它!照!相! , 相片就是Emulsion Mask! 如果要拍的"照片"太大, 也有分区域照的方法. Metal Mask:



制作过程: 1、先做一个Emulsion Mask, 然后用Emulsion Mask以及我之前提到的17-18步做Metal Mask! 瞬间有种Recursion的感觉有木有!!!

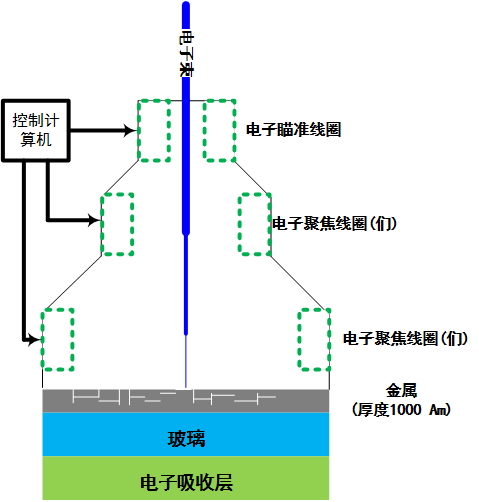

2、Electron beam:

大概长这样

制作的时候移动的是底下那层. 电子束不移动.



就像打印机一样把底下打一遍.

好处是精度特别高, 目前大多数高精度的(<100nm技术)都用这个掩膜. 坏处是太慢...

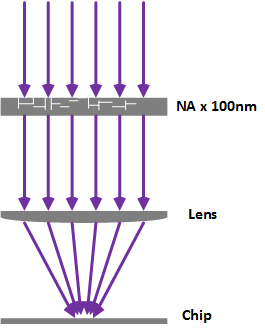

做好掩膜后:

Feature Size = k*lamda / NA

k一般是0.4, 跟制作过程有关; lamda是所用光的波长; NA是从芯片看上去, 放大镜的倍率.

以目前的技术水平, 这个公式已经变了, 因为随着Feature Size减小, 透镜的厚度也是一个问题了
Feature Size = k * lamda / NA^2

恩.. 所以其实掩膜可以做的比芯片大一些. 至于具体制作方法, 一般是用高精度计算机探针 + 激光直接刻板. Photomask(掩膜) 的材料选择一般也比硅晶片更加灵活, 可以采用很容易被激光汽化的材料进行制作.

这个光刻的方法绝壁是个黑科技一般的点! 直接把Lamda缩小了一个量级, With no extra cost! 你们说吼不吼啊!

Food for Thought: Wikipedia上面关于掩膜的版面给出了这样一幅图, 假设用这样的掩膜最后做出来会是什么形状呢?



于是还没有人理Food for thought...

附图的步骤在每幅图的下面标注, 一共18步.

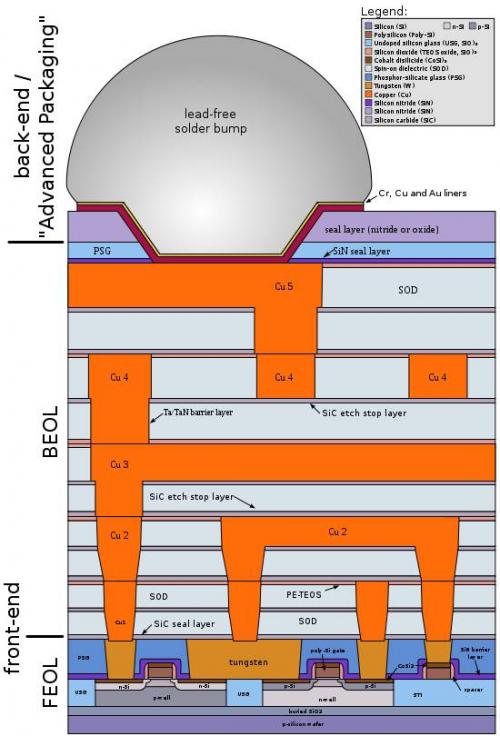

最终成型大概长这样:



其中, 步骤1-15 属于 前端处理 (FEOL), 也即如何做出场效应管

步骤16-18 (加上许许多多的重复) 属于后端处理 (BEOL) , 后端处理主要是用来布线. 最开始那个大芯片里面能看到的基本都是布线! 一般一个高度集中的芯片上几乎看不见底层的硅片, 都会被布线遮挡住.
