S3C2440-LCD图片显示 图片

我是MT

折腾了几日，终于可以将图片显示在LCD上了，我使用的东华的WXCAT35-TG3#001 TFT LCD。首先使用PHOTOSHOP软件将图片改成宽320，高240，注意不要反了。然后用Image2Lcd_32软件提取出数组。我选的是24位真彩。所以一个像素3个字节，显示的时候，通过位运算将3个字节合到一起，显示在一个像素上。

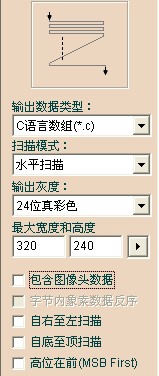

Image2Lcd_32的配置方法：





#include "2440addr.h"
#include "picture.h"
//垂直同步信号的脉宽、后肩和前肩
#define VSPW       15
#define VBPD       3
#define VFPD       5
//水平同步信号的脉宽、后肩和前肩
#define HSPW       8
#define HBPD       58
#define HFPD      15
#define CLKVAL 10
#define HOZVAL 319
#define LINEVAL 239
#define PWREN 1
#define MMODE 0
#define PNRMODE 3
#define BPPMODE 13
#define INVVCLK 0
#define INVVD 0
#define INVVDEN 0
#define U32 unsigned int
#define M5D(n) ((n) & 0x1fffff)
#define PAGEWIDTH 320
#define OFFSIZE 0
#define LCD_XSIZE 320
#define LCD_YSIZE 240
#define SCR_XSIZE 320
#define SCR_YSIZE 240
#define INVVLINE  1
#define INVVFRAME 1
#define BPP24BL 0
#define BSWP 0
#define HWSWP 0
volatile U32 LCD_BUFFER[240][320];


void Init_LCD(){
rLCDCON1=(CLKVAL＜＜8)|(MMODE＜＜7)|(PNRMODE＜＜5)|(BPPMODE＜＜1)|0;   //设置CLKVAL，VCLK=HCLK/[(CLKVAL+1)*2],决定VM的触发方式，选择显示模式和BPP模式，暂时不要开启LCD，因为还没有设置好
       rLCDCON2=(VBPD＜＜24)|(LINEVAL＜＜14)|(VFPD＜＜6)|(VSPW);    //rLCDCON2，rLCDCON3和rLCDCON4主要设置时序
       rLCDCON3=(HBPD＜＜19)|(HOZVAL＜＜8)|(HFPD);
       rLCDCON4=(HSPW);
       rLCDCON5 = (BPP24BL＜＜12) | (INVVCLK＜＜10) | (INVVLINE＜＜9) | (INVVFRAME＜＜8) | (0＜＜7) | (INVVDEN＜＜6) | (PWREN＜＜3)  |(BSWP＜＜1) | (HWSWP);                         //INVVLINE和INVVFRAME需要进行翻转，因为CPU发出的是正脉冲，LCD使用的是负脉冲，所以要改变极性，PWREN使能电源信号
       rLCDSADDR1=(((U32)LCD_BUFFER＞＞22)＜＜21)|M5D((U32)LCD_BUFFER＞＞1);
       rLCDSADDR2=M5D(((U32)LCD_BUFFER+(SCR_XSIZE*SCR_YSIZE*4))＞＞1 );
       rLCDSADDR3=PAGEWIDTH*32/16;
       rLCDINTMSK|=(3);
       rTCONSEL = 0;
       rGPCUP = 0x0;
       rGPDCON = 0xaaaaaaaa;
       rGPCCON = 0xaaaa02a9;
       rGPDUP = 0x0;
       rGPGUP=rGPGUP&("(1＜＜4))|(1＜＜4);
       rGPGCON=rGPGCON&("(3＜＜8))|(3＜＜8);
       rLCDCON1 |= 1;   //使能数据输出和LCD控制信号
}


void Paint(unsigned char ch[]){
    int y, x, t = 0;
    for(y = 0; y ＜ LCD_YSIZE; y++)
        for(x = 0; x ＜ LCD_XSIZE; x++){
            LCD_BUFFER[y][x] = (ch[t]＜＜16)|(ch[t+1]＜＜8)|(ch[t+2]);    //因为是24位真彩，所将3个字节赋值到一个像素点上
            t = t + 3;
        }
}




void Paint_background(U32 c){
    unsigned int i, j;
    for(j = 0; j ＜ LCD_YSIZE; j++)
        for(i = 0; i ＜ LCD_XSIZE; i++)
            LCD_BUFFER[j][ i] = c;
}


int LcdMain(){
    Init_LCD();
    Paint_background(0xFFFFFF);
    Paint(picture);                                     //picture是从图片中提取出来的数组
    while(1);
}
