　2.3、S3C2440处理器的RTC工作原理　　由RTC模块的结构图可以看出，RTC模块的有三种功能：产生时钟滴答、实时计时和作为系统的触发唤醒器。RTC时钟滴答可以作为实时操作系统(RTOS)的内核时钟滴答，当时钟滴答周期确定后，就会定时产生中断，操作系统的中断服务程序会实时处理这个中断。
　　RTC模块可以在处理器的掉电模式或普通模式在设定时间(由BCD数据给出)和当前时间相同时发生报警。在普通模式下，ALMINT(报警中断)处于激活状态。在掉电模式下，PMWKUP(电源管理唤醒信号)与ALMINT一起处于报警状态。
　　RTC最重要的功能就是显示时间。在掉电模式下，RTC依然能够正常工作，此时，RTC模块通过外部的电池工作。RTC时间显示功能是通过读/写寄存器来实现的。要显示秒、分、时、日期、月、年，处理器只要读取存在于BCDSEC、BCDMIN、BCDHOUR、BCDDAY、BCDDATE、BCDMON和BCDYEAR寄存器中的值即可。
　　3、驱动程序实现
　　本RTC功能的实现在基于S3C2440嵌入式开发平台上，通过WinCE下的RTC模块的驱动程序完成，而WinCE下RTC的驱动是在底层实现的，具体要在OAL(OEMAdaptionLayer)实现。下面对于OAL代码层进行简要介绍，然后分析RTC驱动代码，在此基础上给出部分源程序。
　　3.1、OAL概述
　　OAL的全称是OEM Adaption Layer，即原始设备制造商适配层。从逻辑结构上看，它位于操作系统的内核与硬件之间，是连接系统与硬件的枢纽；从功能上看，OAL是被链接到内核的库，它可以用来创建内核的可执行文件。OAL在系统内核与目标设备之间进行通信，隶属于操作系统.是操作系统的一部分。从存在方式上讲OAL是一组函数的集合体，这些函数体现出OAL的功能，如图2所示。

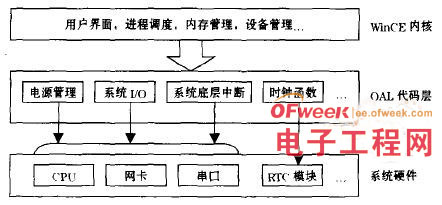

图2　OAL功能结构关系框图

　　OAL层包含Startup()、OEMInit()、实时时钟函数、串口调试函数、底层中断处理函数、以太网口调试函数、KITL(Kernel Independent Transport Layer)内核独立传输层，此外，它还实现了包括电源管理、模块认证等高级功能。
　　WinCE的启动过程为：CPU执行引导向量，跳转到硬件初始化代码，即Startup函数。
　　在Startup函数完成最小硬件环境初始化后跳转到KernelStart函数来对内核进行初始化；KernelStart函数调用OEMInitDebugSerial完成对调试串口的初始化，调用OEMInit函数来完成硬件初始化工作以及设置时钟、中断，调用OEMGetExtensionDRAM函数来判断是否还有另一块DRAM。
　　因此，实时时钟驱动实现代码是在OAL层实现的，当Windows CE启动时，会调用实时时钟函数来初始化系统时间，下面介绍这些函数的具体实现。
