在Linux内核中关于USB的代码主要由2个部分构成：板级支持代码和USB驱动代码。其中板极支持代码主要分布在与处理器有关的目录里，如：／arch／arm／mach-at91rm9200目录。USB驱动代码主要集中在／drivers／usb目录里，主要包括USB核心驱动，主机控制器驱动，从机端驱动，各类设备端驱动程序。其中在Atmel的板极支持代码／arch／arm／mach-at91rm9200／devices.c中包括USB主机端和从机端资源的数据结构at91_usbh_re-sources，at91_udc_resources，平台设备数据结构at91rm9200_usbh_device，at91rm9200_udc_device，以及设备注册函数at91_add_device_usbh()，at91_add_device_udc()，这2个函数在板极初始化函数中被调用，向内核添加USB主机设备和从机设备。USB驱动的核心代码是在／drivers／usb／core目录里，主要的作用是管理设备端驱动程序、控制协议命令集、管理数据传输、配置和管理USB设备、管理主机控制器。USB核心启动代码在目录／drivers／usb／core／usb.c中，具体的步骤如图3所示。

         USB核心启动以后的结果是：注册1条总线“usb”，1个文件系统“usbfs”，创建2个设备类“usb_host”，“usb_device”，创建了许多的字符设备节点，分别是主设备号为180，从设备号是0～255，主设备号为189，从设备号为0～64×128，注册3个驱动程序：“usbfs”,“hub”，“usb”。创建一个内核线程“khubd”，PID=40，一旦有USB设备接入，这个内核线程就能捕捉到，并调用相应的驱动探测函数。这些内容在系统启动以后根文件系统的／sys或／proc相关目录下可以找到。Linux USB主机端驱动涉及的主要数据结构有：

usb_driver：USB接口驱动程序结构体；

usb_device_driver：USB设备驱动程序结构体；

usb_bus：USB总线结构体；

usb_device：USB设备结构体；

urb：USB请求结构体。

         在每个USB设备驱动程序里都有1个设备表usb_device_id，用来保存此设备驱动程序所支持的USB设备，如U盘驱动程序的ID表名为usb_storage_ids，如果有些USB设备的驱动Linux内核并不支持，就可以把这些USB设备的数据(包括设备供应商编号、产品编号、供应商名称、产品名称、USB协议、初始化函数、标记等，这些信息的获取不依赖于特定的设备驱动程序，设备接入后可以从根文件系统的目录／proc中查看到)添加到相关设备驱动程序的usb_device_ids中去，如U盘的驱动程序设备表id_storage_ids在内核头文件／drivers／usb／storage／unusual_devs.h中。每当有USB设备接入系统，USB内核的执行步骤如图4所示：

        在device-add()函数中内核将该USB设备添加到USB总线上，并调用USB总线的匹配函数usb_device_match()寻找这个设备的驱动程序，最终将该设备与匹配的驱动程序绑定。

3 U盘设备驱动示例

        U盘是USB存储器的通称，在内核中被定义为USBMass Storage，除了默认配置以外，要在Linux中使用U盘还必须完成以下步骤：

(1)SCSl支持

       U盘属于海量存储设备，Linux将它定义为SCSI块设备，所以必须要配置这个选项。内核配置选项如下：


(2)Windows文件系统支持

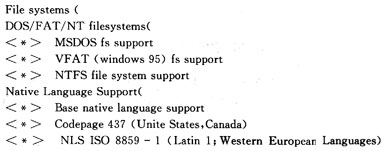

         U盘可能大都是Windows下的文件格式，所以这里有必要选上对Windows下文件格式和语言的支持。内核配置选项如下：



(3)USB驱动支持

          USB驱动主要包括对USB主机端的支持、USB文件系统、OHCI协议、USB Mass Storage的支持。内核配置选项如下：


(4)在／dev目录下新建sda设备节点

为了能够顺利地访问USB设备，必须在／dev目录下建立相应的设备节点。由于U盘被定义为块设备，所以必须建立SCSI块设备节点，命令如下：
mknod-m 600 sda*b8*

这里的“*”根据不同的系统而不同。假如有很多的SCSI设备则需要建立许多的sda*设备节点，至于U盘具体是哪一个设备节点，则需要根据fdisk命令来查询。

(5)安装U盘

将U盘插入后，首先我们可以通过fdisk-1命令看到U盘的信息(包括该U盘是第几个SCSI块设备节点，容量是多少等等)，然后通过命令mount-t vfat／dev／sda*／mnt／usb(前提是已经在／mnt目录下建立了usb目录，并且U盘的格式为Windows下的vfat)安装U盘到指定的目录下。这里的“*”由fdisk命令显示的内容来定。

(6)运行结果

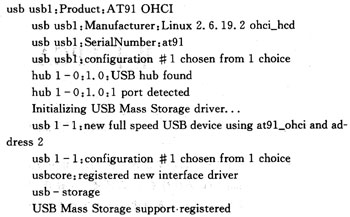

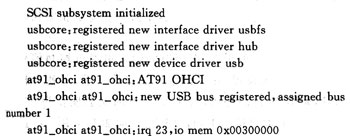

先将U盘插入主机端接口，再启动系统，就会打印出以下相关的信息：



根文件系统启动以后，可以通过cat命令显示该U盘的相关信息，如：／cat／proc／bus／usb／devices。

4 结语

         随着USB接口越来越广泛的应用，USB-IF在2000年推出了USB 2.0规范。USB 2.0规范在兼容USB 1.X规范的基础上支持480 Mb／s的高速数据传输。同时随着Linux内核的不断扩充，内核将支持越来越多的USB设备和USB主机控制器，这对于USB的普及和应用有很重要的意义。
