Camera Link协议和FPGA的数字图像信号源设计之一

Camera Link协议和FPGA的数字图像信号源设计之一

 1 引言

  目前,各种图像设备已广泛应用到航空航天、军事、医疗等领域。图像信号源作为地面图像采集装置测试系统中的一部分,其传输方式及信号精度都是影响系统性能的重要因素。由于图像信号的传输速率高,数据量大,在传输过程中,其精度和传输距离易受影响。为了提高信号传输距离和精度设计了由FPGA内部发出图像数据,并通过FPGA进行整体时序控制;输出接口信号转换成符合Camera Link标准的低电压差分信号(LVDS)进行传输。该图像信号源已成功应用于某弹载记录器的地面测试台系统中。

  2 Camera Link接口及图像数据接口信号

  Camera Link标准是由国家半导体实验室(National Semiconductor)提出的一种Channel Link技术标准发展而来的,该接口具有开放式的接口协议,使得不同厂家既能保持产品的差异性,又能互相兼容。它在传统LVDS传输数据的基础上又加载了并转串发送器和串转并接收器,可在并行组合的单向链路、串行链路和点对点链路上,利用SER/DES(串行化/解串行化)技术以高达4.8 Gb/s的速度发送数据。CameraLink标准使用每条链路需两根导线的LVDS传输技术。驱动器接收28个单端数据信号和1个时钟信号,这些信号以7:1的比例被串行发送,也就是5对LVDS信号通道上分别传输4组LVDS数据流和1组LVDS时钟信号,即完成28位数据的同步传输只需5对线,而且在多通道66 MHz像素时钟频率下传输距离可达6 m。

  Camera Link是在Channel Link的基础上增加了一些相机控制信号和串行通信信号,定义出标准的接头也就是标准化信号线,让Camera及影像卡的信号传输更简单化,同时提供基本架构(Base Configuration)、中阶架构(Medium Configuration)及完整架构(Full Configuration)三种:基本架构属单一Camera Link元件,为单一接头;中阶架构属双组Camera Link元件,为双组接头;完整架构属三组Camera Link元件,为三组接头。

  传输数据时使用的视频同步信号固定不变,分别为: 帧同步信号FVAL:当FVAL为高电平时,正输出一帧有效数据;行同步信号LVAL:当LVAL为高电平时,正输出一个有效像元行(在两个有效像元行中间,LVAL会跳过几个无效的像素点,可在实际应用时设定跳过的像素点数);数据有效信号DVAL:当FVAL和LVAL为高时,DVAL为高电平,正输出有效的数据;SPARE为备用信号。

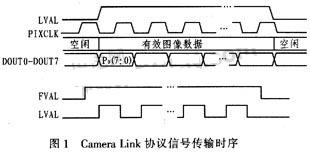

  设计中使用了FVAL和LVAL信号,当FVAL和LVAL信号都为高电平时,图像信号源数据在像素时钟信号PIXCLK的控制下依次发送。其接口信号时序如图1所示。

  3图像信号源的设计实现

  3.1设计方案

  检测图像数据记录装置性能、图像信号源的标准图像生成有两种方法。一种是用FPGA直接生成信号,输出图像为0~255的灰度值图像;另一种是通过上位机软件下载图像到信号源中,FPGA产生视频同步信号和进行整体逻辑控制。
