用于海洋搜救的多片DSP图像处理识别系统 海洋, 国家, 光电

yuyang911220

引言
　　海上搜救服务是国家应急救援体系的重要组成部分，也是国家经济发展的重要保障。采用先进的搜索系统是提高搜救行动有效性的重要手段之一。通常情况下搜索系统采用雷达或者光电成像系统，因为光图像传感器具有很高的分辨率，在能见度理想的情况下，观测距离可达20~40km，但它的缺点就是在较大程度上依赖良好的天气及日照条件。而红外图像传感器具有穿透烟、雾、霾、雪等能力，可弥补这一不足，因此采用红外、可见光成像和DSP图像处理系统构成的光电搜索系统。
　　根据海洋搜救的性质，该系统应具备以下基本能力：
　　·较高的可疑目标检测能力；
　　·较高的海洋背景抗干扰能力；
　　·具有一定的目标识别和跟踪能力。
　　基于以上考虑，本文设计了由二片TMS320F2812和八片TMS320C6416T构成的图像处理系统。
　　系统指标要求
　　·可见光视频输入：CCIR/EIA或PAL/NTSC视频信号
　　·红外视频输入：CCIR/EIA
　　·视频输出：VGA或标准视频输出
　　·视频AD转换精度：12bit
　　·视频显示DA转换精度：10bit
　　·图像处理帧速率：大于30Hz
　　·可检测“目标”的最小象素数：3×3
　　系统方案

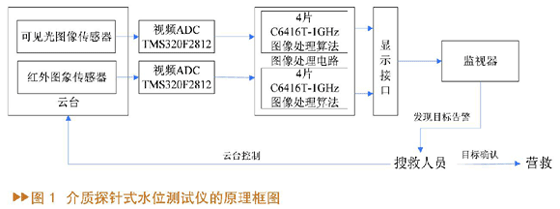

　　系统框图如图1所示。

     采用TMS320F2812实现视频采集，通过XINTF接口与多片6416-HPI接口连接，实现图像数据传输。各6416采取流水工作模式，通过EMIFB接口输出处理后的图像数据，经过显示电路，由监视器显示输出图像。
　　系统采用可拓展结构，可根据实际需要确定6416图像处理单元数目。通常采用四个或八个6416图像处理单元。
　　系统软件对图像数据进行滤波和边缘检测，检测可疑目标并进行识别。
　　单视频输入时，可选择四个或八个6416图像处理单元构成图像处理机 。
　　双视频输入工作时序图如图2所示。每个视频通道拥有四个6416图像处理单元，分别采用流水工作模式，每片6416处理一幅图像的最大周期为4帧，两组的处理结果输出给图像显示模块处理。
　　

　　系统硬件设计

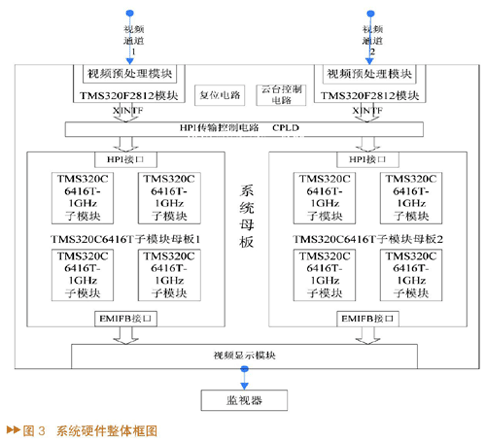

　　硬件系统由三部分组成：视频采集电路、图像处理电路及显示电路。硬件设计总体框图如图3所示。

　　视频采集电路

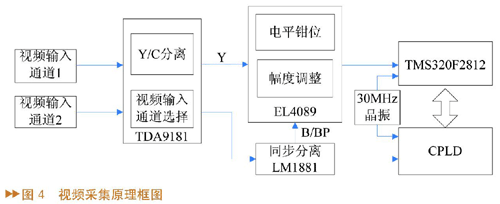

　　基于2812-DSP的视频信号采集原理框图如图4所示，其中包括视频预处理模块和2812 模块。视频预处理模块包括Y/C分离、电平钳位、同步分离、幅度调整处理电路。2812-DSP片上A/D以12.5M的速度采集视频信号，达到了极限采样速率(采样间隔时间为80ns)。

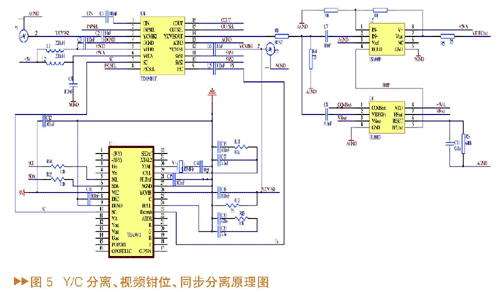

　　Y/C分离、视频钳位、同步分离电路原理图见图5。

　　TMS320C6416T子模块

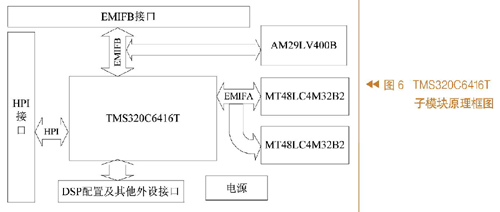

　　此模块是本系统处理部分的核心模块。按照通用性强、接口清晰简捷、资源引出最大化、兼顾构建多6416系统的设计思想来设计6416子模块，如图6所示。通过EMIFA接口扩展了两片4M×32bit SDRAM, 可一次读写64bit数据。

　　图像传输接口设计

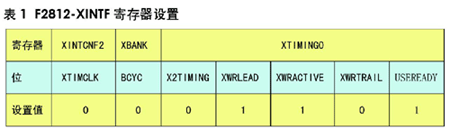

　　图像数据通过2812-DSP-XINTF(16bit)/6416-DSP-HPI(32bit)接口传输，采用一片CPLD将2812-DSP两次输出结果拼接成32bit。优化2812-DSP-XINTF寄存器可使HPI接口传输速率达到最大。对XINTF寄存器的具体优化值见表1。
