64GB版金色iPhone 5s拆解

64GB版金色iPhone 5s拆解

国外著名的电子产品拆解大师iFixit在iPhone 5s刚刚上市就为我们带来的金色版的拆解分析。我们知道苹果为iPhone 5s添加了新的Apple ID指纹识别传感器及M7处理器。那么新的产品在硬件上将会给我们带来哪些惊喜呢?让我们跟随iFixit的节奏一起来看看iPhone 5s的内部构造。

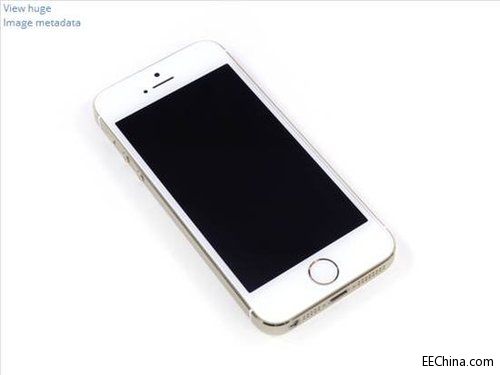

本次拆解的是人气火爆的“土豪金”版iPhone 5s。







  苹果继续用这种梅花螺丝,避免普通用户自行拆机。不过现在已经有很多专门的拆解工具。

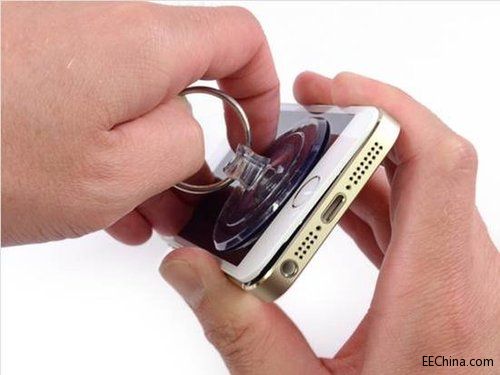

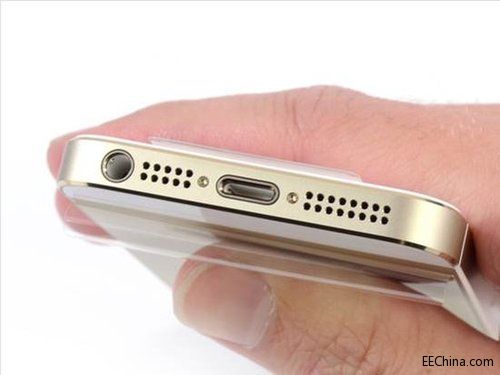

  用吸盘把屏幕跟后壳分离。

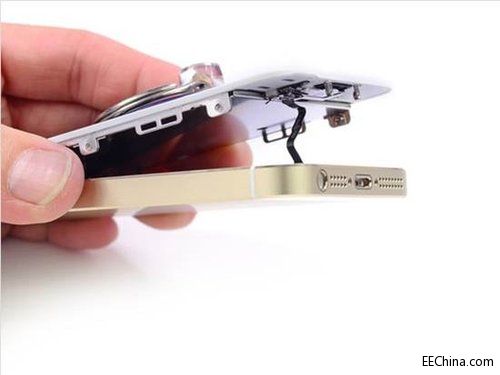

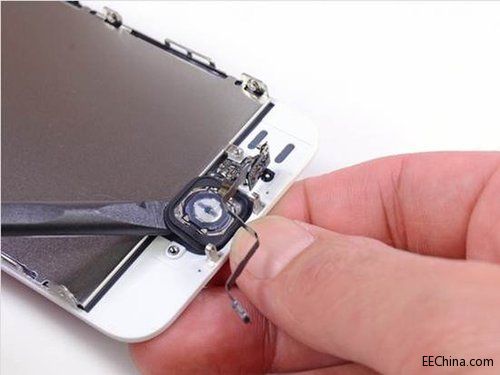

  不能鲁莽地撬开,因为在 Home 键这里有一根电线连接到 Lightning 集成,用来连接 Touch ID 感应器的。用力过猛就很容易拉断,所以拆屏幕时除了用吸盘,还要用一把扁平的撬刀作为辅助。




  打开屏幕后,我们看到 iPhone 5s 的内部其实跟 iPhone 5 没有太多的差别,最明显的可能就是电池那已经没有一块可供提起的标签了。

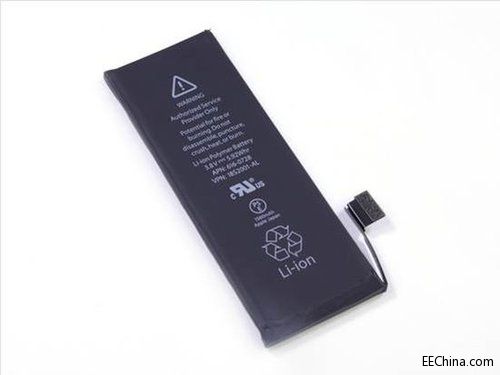

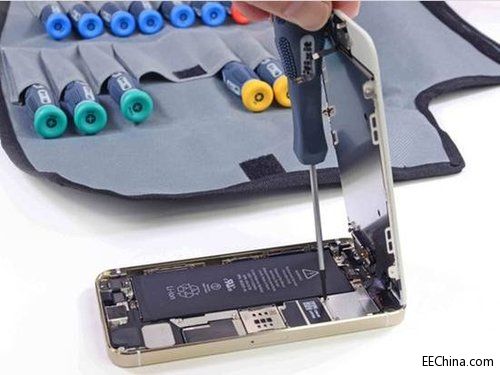

  用工具把连接器上面的金属盖拆下来,它们是用螺丝固定的,拧开就行。接下来就开始拆电池了。64GB金色iPhone 5s内部这块电池是由惠州市德赛锂电科技有限公司供应的,规格:3.8V - 5.92Wh - 1560mAh。

  对比

  iPhone 5:3.8V - 5.45Wh - 1440mAh,8小时3G通话,待机225小时;

  三星Galaxy S4:3.8 V - 2600 mAh - 9.88 Wh,7小时通话,待机300小时;

  摩托罗拉Moto X:3.8V - 2200mAh - 8.4Wh,24小时混合使用。

  好像不同的机型,其电池供应商都不同,16GB灰色iPhone 5s用的又是新普科技股份有限公司的电池。

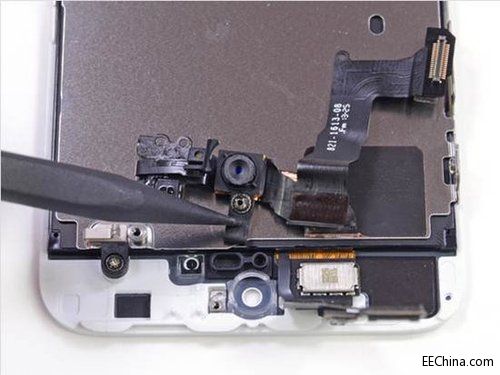

  安全拆下电池,下一步就是拆屏幕了。拆屏幕的过程需要先拆FaceTime摄像头组件、数字转换器、LCD电线,然后才能解放屏幕总成。

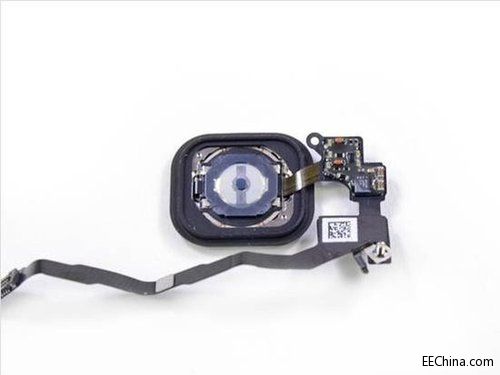

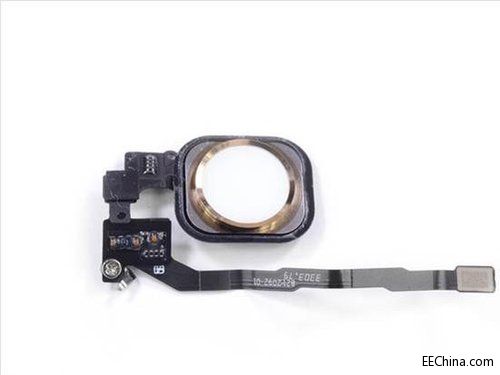

  现在大家看到的就是Home键和Touch ID的拆解了。指纹识别技术由苹果收购的移动安全公司 AuthenTec 提供。

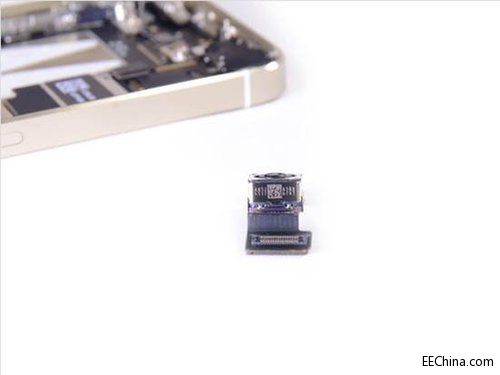

  这就是iSight摄像头组件,背后印刷着DNL333 41GRF 4W61W。据Chipworks分析,这个DNL标记,跟iPhone 4s和iPhone 5摄像头组件上的标记是相一致的,后两款设备都是用索尼IMX145摄像头。虽然iPhone 5s摄像头模块旁边的标记不同,但内部人士告诉我们iPhone 5s依然是用索尼的摄像头模块。但是iPhone 5s的iSight摄像头像素间距提升为1.5 μ,所以不太可能还是IMX145,可能是新一代的产品。摄像头模块下面印刷着AW32 65BD 4511 b763。

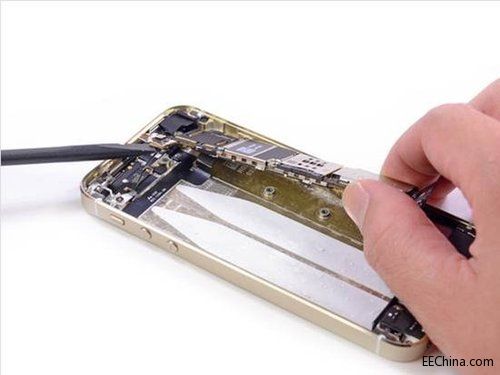

  虽然iPhone 5s的内部零件跟iPhone 5的差别不大,但内部结构进行过优化,显得更加流线型。把那些连接天线的电线给去掉了,要是能把天线连接器从主板下面挪到上面来就更好了。

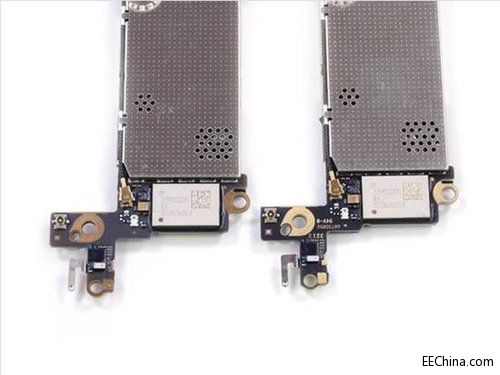

  我们看到的这块应该是来自村田的Murata 339S0205 Broadcom BCM4334 Wi-Fi模块16GB和64GB两种机型的Murata电源模块是一样的,主板也一样,但是上面印刷的标记不同,说明苹果是给不同的代工厂制造主板。

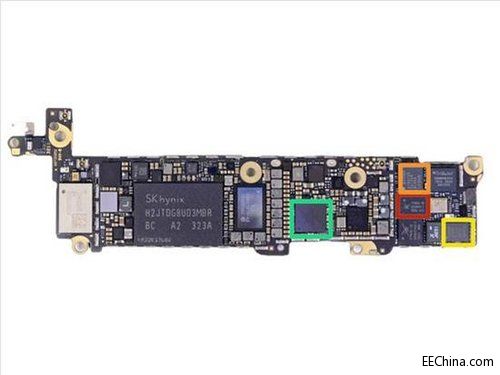

  海力士的闪存:SK Hynix H2JTDG8UD3MBR 128 Gb (16 GB) NAND flash

  高通的电源管理器:Qualcomm PM8018 RF power management IC

  Triquint TQM6M6224

  Apple 338S1216

  Broadcom BCM5976


德州仪器Texas Instruments 37C64G1

  Skyworks 77810




  Skyworks 77355


Avago A790720

  Avago A7900

  Apple 338S120L

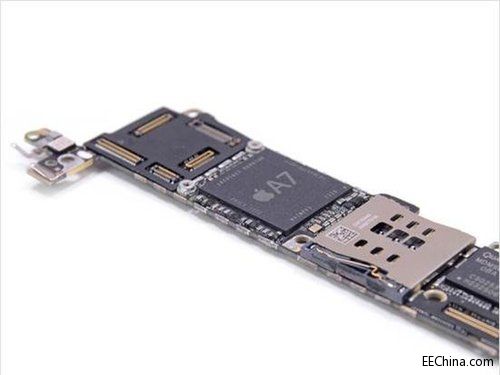

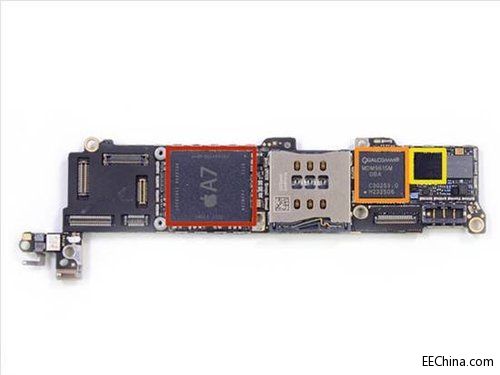

  Apple A7 APL0698 SoC

  高通Qualcomm MDM9615M LTE 模块

  高通Qualcomm WTR1605L LTE/HSPA+/CDMA2K/TDSCDMA/EDGE/GPS 接收器

  当我们开始寻找M7协处理器的时候并没有成功,似乎是苹果把它隐藏得很好,怎么也找不到。

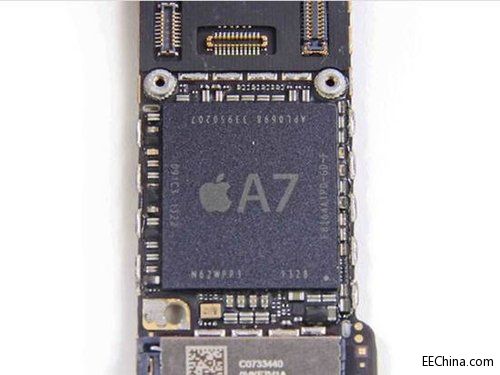

  好了,是时候来看看64位的A7了。







  iSight 摄像头。

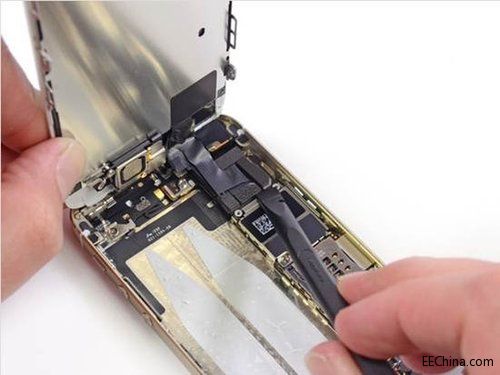

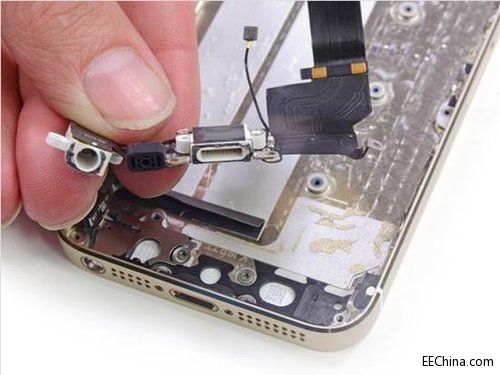

  扬声器总成跟上一代的不太一样,它集成的零件更多一些。扬声器总成拆出来后,耳机孔、麦克风、Lightning连接器也都很容易拆出来了。跟上一代一样,你必须一个一个更换这些零件,因为它们没有被设计成一个模块。

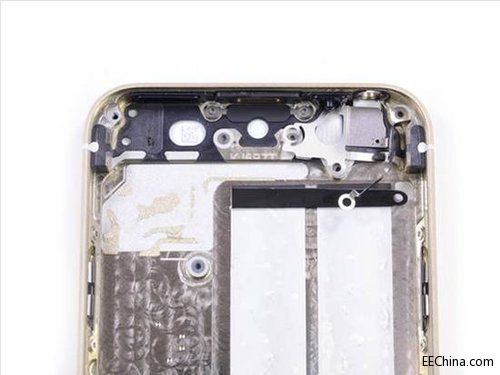

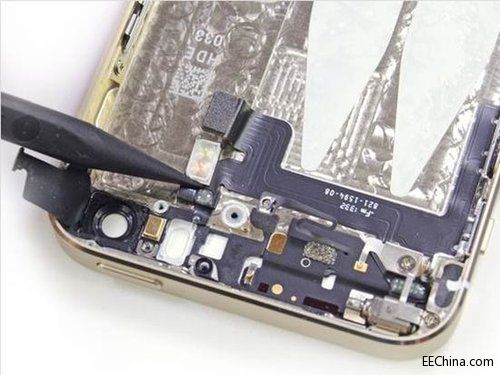

  这是扬声器总成的排线,后壳的装配。







  拆解完毕,最后让我们一起来看看拆解之后的64GB版“土豪金”iPhone 5s全家福把。




  整体来说,iPhone 5s从显示屏更换、电池更换的角度来说变得更加简单。尤其是电池方面启用了iPhone 5采用了辅助拉条设计,并且使用了更多的粘合剂来进行电池的黏贴。另外当用户拆机时一定要特别小心Apple ID指纹传感器的线缆,因为如果凭借之前的经验很容易将其从插座中扯掉。

  iPhone 5s使用的特制螺丝依然并不容易拆下,总体来说iPhone 5s的维修成本要比之前几代的产品要更高一些。
