谈谈DIY电子电路板工具

谈谈DIY电子电路板工具

我是一个退休公务员,也是一名从年轻时就迷恋电子制作的业余爱好者。而电子制作的核心是制作一块功能齐全,而又美观漂亮的电路板(即PCB板)。不管你是不是“发烧友”,哪怕制作一件简单的作品,都要经过设计——制板——蚀刻的过程。这里不仅要动脑,还要动手,不仅要有知识的储备,还要有切割、钻铣、焊接等实践技能,不仅要有电子电工基础,还会用到木工、模工技巧。因此,这是一个不断追求创新,完善能力,跨越自我的过程。而这种“过程”,正是众多爱好者乐此不倦的追求。




“工欲利其善,必先利其具”,这是我国这个有着几千年文明史国家的一句古训。要追求一件完美的制作,准备一套方便可手的实用工具,是必不可少的前提。从我的实践看,业余爱好者的工具,不同于专业厂家,有以下三个特点。


1. 功能够用。业余爱好者一般是简单制作,而有着研发意愿的,也大多是初试或中试,因此工具功能特点应该是简单够用、操作方便。


2. 价位适中。业余爱好者事在业余,不可能投入太多,经济状况各异,因此要尽可能选择性价比高的工具。


3. 体积小巧。业余爱好者一般在家庭操作,室内面积有限,因此要充分考虑工具的可折叠、好存放、少污染、便携性。


基于以上特点考虑,结合我的业余实践,谈谈如何选用、制作适合DIY电路板的工具。


电路板设计工具

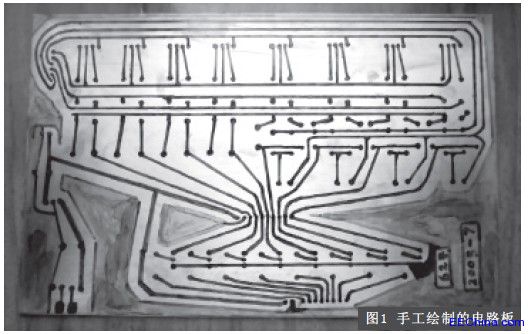

推荐Protel 99SE电路板设计制作软件。绘制PCB草图是制作电路板的基础。起先我也用白纸画PCB草图,非常费事,特别是元件外形和钻孔,距离位置很难掌控,牵一发而动全身,一条线、一个孔放置不周,就得撕掉重来,后来改用坐标纸画,取得一些方便,但费事费力不能从根本上解决。后来自学了设计工具软件Protel 99SE,所有以上难题迎刃而解,绘制PCB草图不再是一件苦事,而是一次艺术享受,一个成功的PCB图红黄蓝搭配有致,绝对是一件精美的“艺术品”,而通过自己的制作,把它从图样变成现实,其乐无穷!现在电路设计软件很多,除Protel 99SE外,还有OrCAD电子电路制图软件、P-CAD2002、PADS电路及印刷软件、电子仿真软件Multisim、以及国产电路设计软件LEDS2000等,各有千秋,可根据自身条件爱好选择,但我觉得使用广泛、容易掌握还是Protel 99SE。

图2 Protel99SE 绘制的电路板



图3 Protel99SE 绘制的电路板


这里我想强调的是绝对不要忽视电子设计软件的学习,这是一个跨越性提高,学会了Protel 99SE,不仅可以绘制出精美的PCB图,还为后续操作(加阻焊层、丝引层)打下基础,没有这一步,要制出准专业的电路板是很难的。当然,对年青爱好者,特别是电子专业学生可能不是问题,对年龄偏大的老同志或非电子专业的人,初学Protel 99SE可能会遇到许多困难,主要是英文关,我的体会是使用汉化版,把有关名词、页面制作成卡片,克服急躁,硬着头皮钻进去,熟能生巧,慢慢就会掌握。

裁板工具


按照电路需要,裁一块大小合适的PCB板,是制作的基本要求。对一些小面积,要求不高的,用钢锯裁,用勾刀切,是最简单而方便的方法。但是要把板子锯得看起来平整而美观,就不是一件简单的事情了。我的看法是,初学制作的爱好者平时要多练练手,在实践中不断提高手艺,要知道电子制作是一种实践性极强的工作,只有平时多琢磨、多动手,日积月累,水平就能提高。有条件的可以考虑使用手动PCB专用裁板机,如图4所示。



图4 手动PCB专用裁板机


值得注意的是,PCB专用裁板机的刀片是特殊钢材,有一种裁纸机和PCB裁板机外形相像,但钢材不一样,用裁纸机来裁PCB板,不仅很费劲,裁出来的PCB板,边子毛糙不齐,而且容易脆裂,还不如钢锯的效果。由于刀片钢材原因,一般PCB专用裁板机价格都较高,少则也4000~5000元,我做了一些市场调查,比较来说,台湾金电子出品的PCB专用裁板机,售价不到2000元,性价比算是比较高的。


还有一种桌面家庭迷你锯板机,其中德国造的迷你魔桌面锯板机,本来是加工木工模型的,锯PCB板也相当好用,这种机子加工材料比较广泛,不仅可以锯电路板,还可以裁切木板、金属板、PVC板等,有条件购一台这款机子,自制各种机壳时,也是很管用的。如图5所示。



图5 桌面家庭迷你锯板机


值得一提的是郑州东明电子公司生产的小型手动裁板机,型号是JG-50,见图6,这种机子是用日本产拆机进口小电机改造的。最大特点是使用方便,不需要大的空间和工作台,在小桌子上就能操作。在需要加工的板材上画一条直线,(线条要画在需要裁剪的线左侧测15cm左右,一定要把你买到的小电锯齿轮和边沿的距离量准确),把电机边框沿着画线,朝指示方向,慢慢推进即可。锯板时会产生一些粉末或灰尘,室内加工可以放在一个大纸箱内操作,减少环境污染。这种小电锯不仅可以加工PCB板,还可以锯PVC塑料板或绝缘板,不过速度要放慢一点,以免损坏电机和电源,这是我平时制作用的最多的工具之一,效果的确不错。




网上较多有售的是一种台式手动裁板机,这种机子比较笨重,要有稳固的安装底座,操作比较费劲,并不适合业余使用。
