基于FPGA的机载合成孔径雷达数字信号处理机接口板卡的设计与实现
机载合成孔径雷达（Ｓｙｎｔｈｅｔｉｃ Ａｐｅｒｔｕｒｅ Ｒａｄａｒ，简称ＳＡＲ）是以“合成孔径”原理和脉冲压缩技术为理论基础，以高速数字处理和精确运动补偿为前提条件的高分辨率成像雷达。对于机载合成孔径雷达成像处理来讲，仅有目标的原始回波数据是不够的，还必须获得雷达和载机的参数。另外，为了满足信号处理机实时处理的要求，要求输入到处理机的各种数据符合处理机成像处理的数据格式。这样，处理机在获得数据帧后就可以直接进行成像处理而不必再有格式转换的开销。但是 目标的原始回波数据与雷达和载机的参数数据来自两个不同的设备它们的数据格式和时序都是由各自的设备确定的，因此信号处理机便面临着与外围设备接口的问题。
１ 系统功能
在本机载合成孔径雷达系统中，进出接口板卡的数据流包括数据采集设备输入的原始回波数据、监控设备输入的雷达和载机的参数数据以及输出到处理机的成像处理数据。它们有如下特点：①输入数据流的速度和时序不匹配。数据采集设备和监控设备是两个异步的系统，它们都有自己的定时控制电路，以自己的速度传输数据。②输入输出数据流的信息格式不匹配。数据采集设备输入的原始回波数据和监控设备输入的雷达和载机的参数数据采用ＦＰＤＰ协议传输，接口板卡输出到处理机的数据采用Ｌｉｎｋ口传输协议进行传输。
考虑到进出接口板卡数据流的特点和雷达系统对接口板卡的控制要求，接口板卡要具有如下功能：
（１）设置数据的缓冲、存储逻辑，以适应不同设备之间的速度差异和时序差异；
（２）进行信息格式转换，将目标的原始回波数据与雷达和载机的参数数据打包，插入相应的帧信息形成处理机要求的数据帧，并控制数据流的走向；
（３）实现ＰＣＩ接口，能够产生ＰＣＩ中断；
（４）具有在线自检测功能。
２ 系统硬件结构设计

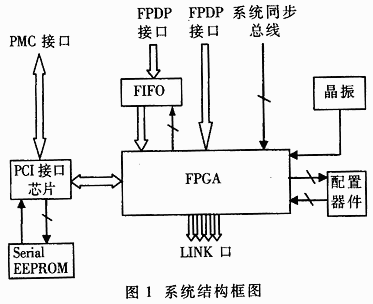

为了简化系统硬件设计，增加系统的灵活性，采用ＦＰＧＡ芯片实现系统要求的数据格式转换、打包、分发和逻辑控制功能。数据缓存采用硬件ＦＩＦＯ和软件双口ＲＡＭ。ＰＣＩ接口采用专用接口芯片实现。硬件ＦＩＦＯ和软件双口ＲＡＭ的写时钟分别由各自的ＦＰＤＰ接口提供，其它时钟由接口板上的晶振提供。系统的硬件 |
|
|
|
|
|
