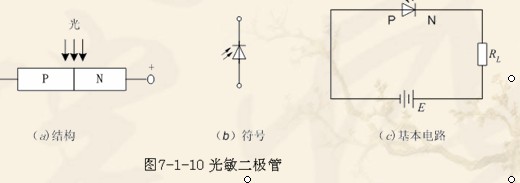

| 光敏二极管的结构和普通二极管相似，只是它的PN结装在管壳顶部，光线通过透镜制成的窗口，可以集中照射在PN结上，图7-1-10a是其结构示意图。光敏二极管在电路中通常处于反向偏置状态，如图7-1-10c所示。
我们知道，PN结加反向电压时，反向电流的大小取决于P区和N区中少数载流子的浓度，无光照时P区中少数载流子(电子)和N区中的少数载流子(空穴)都很少，因此反向电流很小。但是当光照PN结时，只要光子能量h大于材料的禁带宽度，就会在PN结及其附近产生光生电子—空穴对，从而使P区和N区少数载流子浓度大大增加，它们在外加反向电压和PN结内电场作用下定向运动，分别在两个方向上渡越PN结，使反向电流明显增大。如果入射光的照度变化，光生电子—空穴对的浓度将相应变动，通过外电路的光电流强度也会随之变动，光敏二极管就把光信号转换成了电信号。 光谱特性 在入射光照度一定时，光敏晶体管的相对灵敏度随光波波长的变化而变化，一种光敏晶体管只对一定波长范围的人射光敏感，这就是光敏晶体管的光谱特性，见图7-1-13。
伏安特性 光敏三极管在不同照度下的伏安特性，就象普通三极管在不同基极电流下的输出特性一样，如图7-1-13所示。在这里改变光照就相当于改变一般三极管的基极电流，从而得到这样一簇曲线。 光电特性 它指外加偏置电压一定时，光敏晶体管的输出电流和光照度的关系。一般说来，光敏二极管光电特性的线性较好，而光敏三极管在照度小时，光电流随照度增加较小，并且在光照足够大时，输出电流有饱和现象。这是由于光敏三极管的电流放大倍数在小电流和大电流时都下降的缘故。 |
