　　4 系统调试与性能分析

　　采用OFDM技术的无线城域网通信系统是一个比较复杂的系统。利用Matlab仿真完成系统可行性论证后，需要考虑如何利用FPGA完成这个算法流程，这需要考虑采用特定FPGA进行运算时有限字长以及浮点运算的特点和系统所占用的FPGA资源，以保证系统的规模不至于过大而超过特定FPGA计算的存储能力。经过在硬件设备上的调试，最终完成采用OFDM技术的城域网无线通信系统。

　　通过仿真完成可行性论证后，在以Altera公司的EP1C6Q240C8芯片为基础的FPGA硬件平台上，实现了以QPSK为调制形式，以FFT/IFFT变换为主的OFDM技术的城域网无线通信系统。

　　4.1 IFFT模块

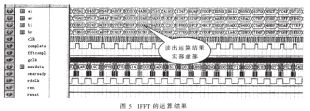

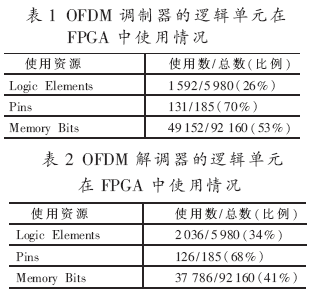

　　发送端系统的主时钟频率设计为80MHz，整体采用同步时序逻辑。发送端M序列的产生速率设定为80Mbps。送往D/A的数据速率设定为500kHz。在数据接收模块，数据收到后立刻存储，占用时间即为PC发送数据的时间。在QPSK、添零、导频插入模块，由于没有中间存储器，从RAM读出数据，经过映射后就直接输出，整个模块需要256个时钟周期。IFFT 模块采用流水线结构的算法，计算256点 IFFT需要128×8个蝶型单元，合计需要40 960个时钟，加上输入输出所占用的时间，总共约需要41 216个时钟周期(中间有一些状态的跳转，合计512μs)。在数据输出模块，其输入是 IFFT 模块的输出，它的输出速率由 D/A控制。在FPGA中，OFDM调制器的逻辑单元的使用情况见表1，OFDM解调器的逻辑单元的使用情况见表2， IFFT的运算结果见图5。

　　在表1和表2中，调制器和解调器中所含有的引脚数过多，主要原因是在这些引脚中还含有很多用于调试和测量的引脚，在整个系统调试时，可以将调试和测量用的引脚去掉，只留有数据、地址和控制引脚。

　　在解调器中需要用到大量的存储单元，但考虑到Cyclone系列的存储单元有限，而逻辑单元丰富的情况，故在解调器中，在几乎耗尽EAB单元时，用逻辑单元来构造所需的存储器，可以实现正常的存储功能。[next]

　　在开发工程中，主要用到的开发工具由 Altera 公司的QuartusII 及Mathworks 公司的 Matlab。

　　验证过程如下:

　　·Matlab随机生成一组128个复数，然后按照 OFDM 帧格式插入0得到256复数点的一个符号，并写入文件(如 datain.dat)；

　　在QuartusII中生成 IFFT 的仿真波形文件(ifft.vwf),另存为 ifft.tbl，并删除其余信号，仅保留 I&Q(输入数据，24bit)；

　　在UltraEdit中打开ifftt.tbl、datain.dat,用datain.dat 中的随机数代替ifft.tbl 中的 I&Q 数据，保存ifft.tbl；

　　在QuartusII中打开 ifft.tbl，将I&Q复制到 ifft.vwf 中，开始运行仿真；

　　·将仿真结果另存为dataout.tbl,用Matlab读取与原数据在Matlab下的IFFT变换结果进行比较分析。

　　给出一组随机数据输入，经过FPGA中的IFFT模块变换得到时域幅度如图6(实部)、图7(虚部)所示。

　　而将同样的随机数经过MATLAB变换，得到的时域幅度如图8(实部)、图9(虚部)所示。

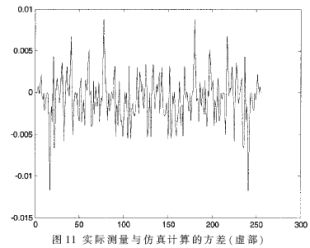

　　实际测量与仿真计算的方差分析如图10(实部)、图11(虚部)所示。两者结果基本一致。

　　4.2 帧到达检测同步模块

　　对于帧到达检测同步系统，要求尽可能在较短的时间内建立同步，并且在帧同步建立后应有较强的抗干扰能力。通常用漏同步概率P1、假同步概率P2和同步平均建立时间ts三个性能指标来表示同步性能的优劣。在本文的帧同步信号提取电路的建模与设计中，是以7位巴克码识别器作为帧同步码组的。在同步系统处于捕获阶段时，设置自动判决门限为7；在帧同步建立以后，则把判决门限降为6，这样做的目的一方面是减少假同步的概率，另一方面是为了减少漏同步的概率。

　　漏同步概率P1：

　　假设系统的误码率为P，7位码全部正确的概率是(1-P)7，因此判决门限电平为7时的漏同步概率为P1=1-(1-P)7。若将判决门限改为6，此时允许有一位错码，出现一位错码的概率为C71P1(1-P)6。漏同步概率为P1=1-[(1-P)7+C71P1(1-P)6]。一般地，设帧同步码组数目为n，判决器容帧同步码组中最大的错码数为m，则漏同步概率为：

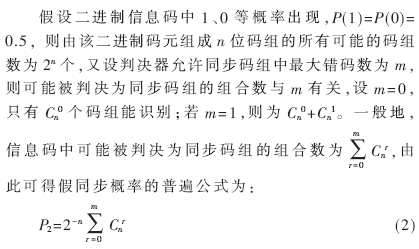

　　从前面的帧同步系统的设计可以了解到，识别器只能被动地识别与帧同步码组相同的码组，如果在信息码组中也出现了与帧同步码组相同的码组，这时识别器会把它误认为帧同步码组而出现假同步。

　　比较式(1)和式(2)可以看出，当m增大时，P1减小，P2增大，两者是矛盾的，另外还可以看出，当n增大时，P1增大，而P2减小，两者也是矛盾的。因此m和n的选择要兼顾P1和P2的要求。

　　平均同步建立时间ts：

　　假设漏同步和假同步都不发生，即P1＝0，P2＝0。在最坏的情况下，实现帧同步最多需要一帧的时间。若一帧的码元为N，码元宽度为Tb，则最长的帧时间为NTb。如果同时出现漏同步和假同步，需要额外的同步建立时间，由此得到帧同步平均建立时间为：

ts＝(1＋P1＋P2)×NTb

　　4.3 数据传输速率评价

　　经过实际测试，针对256点结合QPSK调制，每解调出一个符号平均所需要的指令周期为41 216个时钟周期，即512μs。对此实际调试情况，分析其实测参数数据如下:

　　一个OFDM符号内包含的比特数为：1/2(卷积码)×2bit(QPSK)×120(用户子载波)+2bit(BPSK)×8(导频子载波数)=136bit，则除去导频开销，能够用于数据传输的空中数据率为。


　　由此可见，实际测试的数据传输速率达到本系统要求(150kbps)，表明此OFDM基带处理系统的数据传输性能充分满足所制定的标准。

　　本文建立的基于FPGA的可实现流水化运行的OFDM系统的硬件平台，经系统调试和性能评价，符合设计要求，该硬件平台的实现使得低成本高速OFDM调制设备的实现成为可能。
