因为处理器专门负责维持PIO工作，所以处理时间消耗很大。虽然CPU是从事数据传输，它还是不能做别的事了。因此，这一解决方案有可能使系统处理陷入瘫痪。DMA不可能使用的PIO接口，所以程序员必须限制的数据带宽，以便其他任务能够与MCU进行通讯。例如，如果有一个常规的进程要求100 ％的处理器运行周期，同时又要与FPGA进行串行（SPI，USART或TWI）通信（读或写），那么这两个进程必须有一个要等待。如果发送到或接受来自FPGA的数据没有及时的存进缓冲区，那么到下一个字节/字数据时可能会溢出。从本质上讲，嵌入式处理器成为受邤赖的数据移动硬盘。
通过外部总线接口连接（EIB）
许多32位微控制器有一个外部总线接口（EBI）模块，它是为外部设备和基于ARM设备的存储控制器之间传输数据而设计的。这些外部存储控制器能够处理几种类型的外部存储器和外围设备，如SRAM，PROM，EPROM，EEPROM，flash和SDRAM。只要FPGA可以处理预定义存储器接口，EBI也可用于FPGA的接口。在EBI中使用静态存储器接口（SRAM）对于FPGA通信来说是最好的，因为它设计简单，且大多数设计者都熟悉它。至于PIO接口， FPGA不得不包含一个模块，用来理解SRAM时间，并能产生一个响应返回微控制器（图4）。

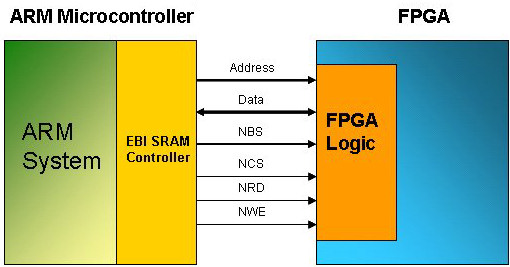

 | 图4 EBI-SMC接口 |
图5显示了EBI读SMC存储器接口的标准时间，而图6显示了其标准写周期。

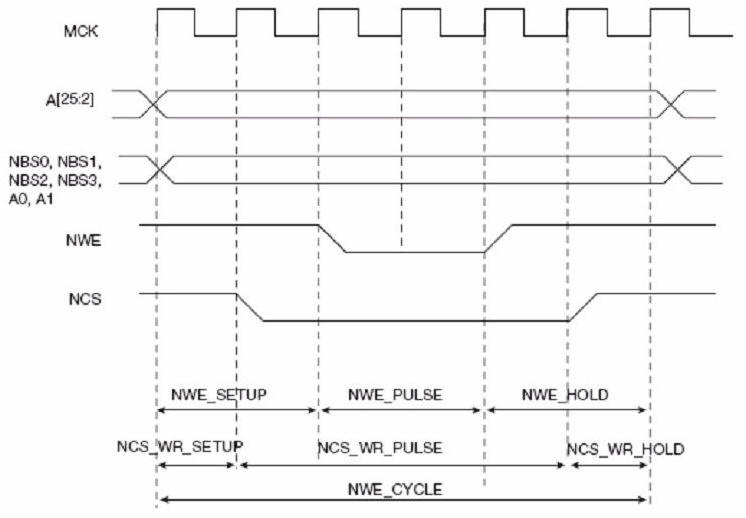

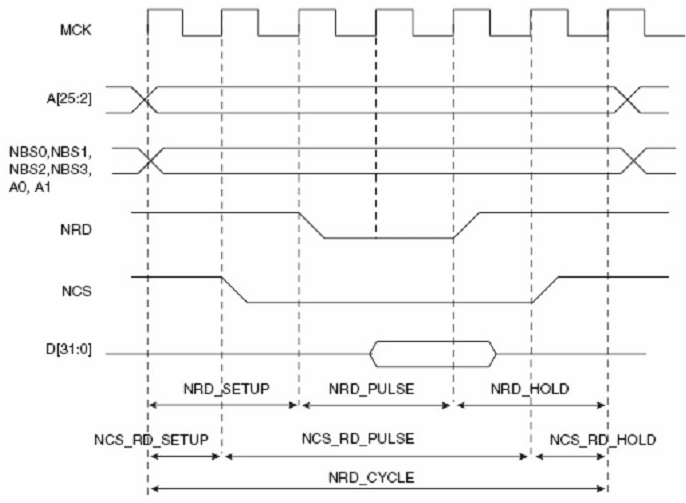

 | 图5 EBI-SMC读周期 |  | 图6 EBI-SMC写周期 |
注意：这些时间波形是默认的SMC规格。所有可编程参数显示都基于外部设备的速度。
EBI的接口速度比PIO块，是因为EBI有其自己的I / O，且大部分的信号是并行的。但是，如果外部设备很慢或引入等待状态， EBI的速度优势可能会受到损害。
跟PIO接口一样， EBI接口必须由处理器或其他的主AHB来驱动。因此，实现带宽的EBI的还依赖于软件，并取决于它可以利用多少处理器时间。当然，可能受到带宽的限制。这又可能限制了嵌入式处理器旨在实现的其他系统功能。
在MCU中使用专用的FPGA接口
基于ARM7的微控制器提供一个特殊接口，它允许FPGA通过DMA存取2个主AHB和四个副AHB直接接入MCU的内部AHB总线。在启动时，一个外加的副AHB可用于重新映射ROM，它通过使用外部ZBT RAM具有PROM重新映射功能的FPGA来实现。

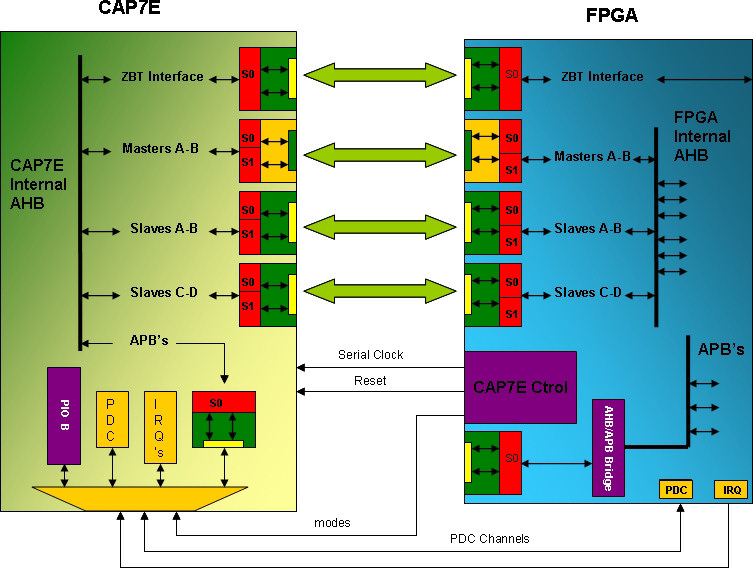

该接口还提供了FPGA接入14个副先进外围总线（APB）、两个全双工的DMA通道、多达13个中断优先编码（IRQs）、两个DMA传输的非编码IRQs和32位共享可编程I/O。该FPGA接口通过微控制器接入预先定义的主副AHB（图7）。

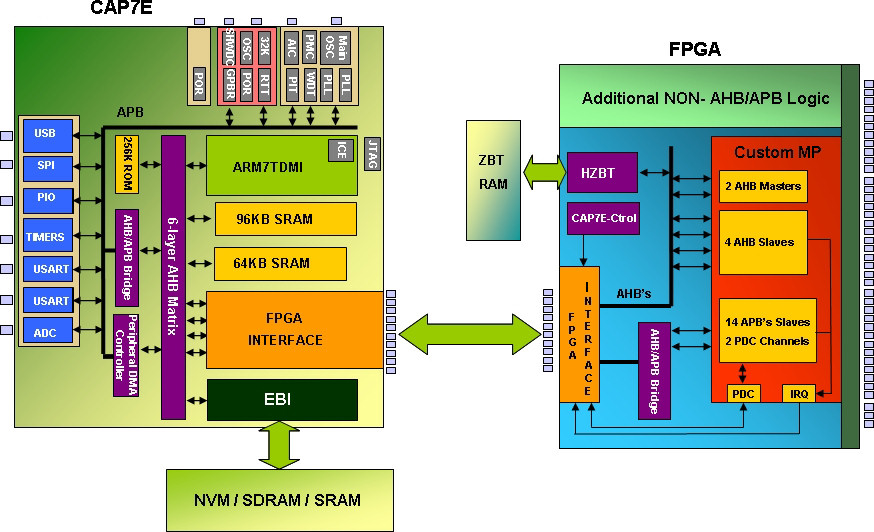

 | 图7 MCU专用的FPGA接口 |
FPGA接口是基于多个并串行转换器来编码和解码所有微控制器和FPGA之间的业务流。为了使两个不同设备之间能进行有效的同步通信，必须满足以下要求：
- 在FPGA必须能够处理时钟偏斜平衡和时延消除。赛灵思的FPGA采用DCM（数字时钟管理器）强制性处理所有时延消除，且要求产生时钟。Altera的器件需要使用锁相环电路。该FPGA还必须为微控制器的内置接口提供配置和复位方式。它必须为微控制器提供的串行通信时钟，频率范围应在100兆赫以上。ARM7的内部时钟和串行时钟之间的比率应为0.8或更低（ARM的时钟/串行时钟）。
- FPGA接口是基于一套编码和解码AHB内部业务流的单元。各主从AHB编码/解码的数据传输通过使用专用并串行转换器的MPIO来实行。由于传送大量数据，一个单一的传输就消耗多个AHB总线时钟周期。具体所需的时钟周期取决于ARM7中的AHB时钟、串行时钟和FPGA中的AHB时钟之间的比例。由于微控制器的AHB时钟与FPGA中的AHB时钟之间相互独立， FPGA和微控制器可以在不同的频率运行。甚是FPGA内的主或副AHB时钟可以在不同的频率运行。
- 微控制器和FPGA上的每个并串行转换器阻滞都有一个互补的有限状态机（FSM）与AHB总线打交道。因此，该接口可以借鉴EBI或PIO消除共同接口瓶颈的技术来处理同步传输问题。
带有直接FPGA接口的微控制器几乎所有的外围都有DMA通道，有几个DMA通道专用于FPGA的接口。多通道外围DMA控制器（ PDC ）支持该DMAs，像其他两种方法一样，在FPGA、外设和存储器之间传输数据时通过CPU卸荷。这避免了普通ARM7的带宽限制，它被只有4万比特每秒（Mbps）数据传输速率完全垄断。
通过从CPU中卸下这一任务， PDC可以实现处理时间占85 ％CPU周期，数据传输率12 Mbps。多重DMA通道是专为FPGA接口连接PDC多个特定应用的外设和接口而设的，不受微控制器的任何干预。在PDC中使用DMA专用通道，可以使ARM处理器有时间把重点放在处理器的繁重任务上，提高系统的总体性能和数据带宽（图8）。
 | 图8 ARM7与FPGA接口 |
该并串行转换器模块能处理所有的AHB和串行通讯。它由一个有限状态机（FSM）和移位器组成。有限状态机解读AHB，并与AHB对话。当主AHB初始化一个传输（读/写操作）时，FSM通过使用遵守的AHB协议的HREADY来引入等待状态。FSM直接根据AHB时钟和串行时钟之间的比例来自动处理引入等待周期的数量。比例越小，引入的等待周期就越少。
FSM控制移位器，负责处理所有微控制器和FPGA之间的数据转移（序列化），每周期传输在2个bits的数据。如果串行时钟速率为100兆赫，移位器的传输速度为200 Mbps。
这些并串行转换器模块处理主口A / B、副口A / B和副口C/D，通过FPGA 内的“模式”模块在复位时程序化，使可用的I / O数量尽可能多。设计者可以为一个单一的串行配置选择使用所有的10个I / O线。在这种情况下，串行模块将只处理一个的AHB接口。例如，如果用户仅想使用AHB主口A，串行模块将所有主口设定为“串行单配置” 。这种配置将改善转换器之间的传输速度，从而加快了微控制器和FPGA之间的传输速度（图9）。

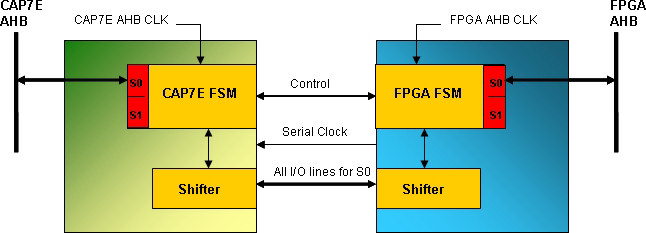

 | 图9 串行单配置 |
另一种选择是配置串行模块为“双串行配置”使其能处理2个AHB接口，2个AHB （主/副）之间共用10个I / O线。在这种情况下，微控制器和FPGA之间的数据传输速率较低，但数据带宽更高，因为有2个AHB接口可用。双配置给另一个AHB接口重新使用一半以上的专用I / O（图10）。

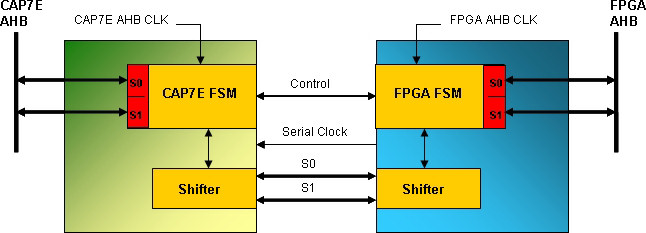

 | 图10 双串行配置 |
FPGA的接口逻辑
当通过EBI或PIOs执行一个FPGA接口时，工程师必须写RTL代码，让FPGA与MCU进行沟通。直接FPGA接口微控制器供应商提供的所有RTL需要为每个具体的FPGA供应商建立适当的编码和解码通信限制。这种逻辑模块产生一个重置，并提供不同模式下的重置条件。供应商提供的RTL可让用户来决定选择哪些功能来。默认情况下，所有的模式位0 （表1）。

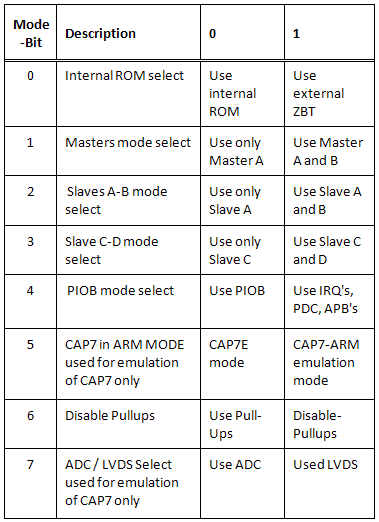

 | 表1 模式位 |
一个供应商提供的模板可用于FPGA接口的主从AHB实例。提供具体的例子。在FPGA模板，一个模块所谓的“自定义MP”不费力的整合AHB / APB外设。因为系统将使用FPGA逻辑，此模板让设计师使用迁移的两片MCU加FPGA毫不费力的实现单芯片可定制微控制器。
外部ZBT-RAM和NVM/SDRAM/SRAM是可选的，它基于应用程序和系统要求。
设计人员还可以在FPGA添加非AHB逻辑，为添加与AHB总线无关的功能提供了灵活性。
在单一配置模式下，单一AHB接口从微控制器传输所有的AHB信息到FPGA需要4个AHB时钟周期，反之亦然（图11 ） 。在双配置模式下，双AHB接口从微控制器传输所有的AHB信息到FPGA需要8个AHB时钟周期，反之亦然。

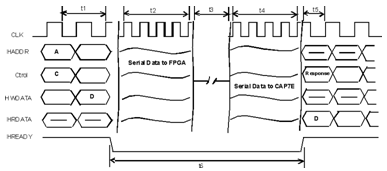

 | 图11 通过直接FPGA接口传输的读／写时间 |
发生在ARM7 MCU和FPGA之间的相关传输时间如下：
t1：标准时间——2个AHB周期；
t2：FPGA传输所需时间（单一AHB接口4个周期，双AHB接口8个周期）；
t3：FPGA的外设响应时间；
t4：传输响应返回CAP7E的时间（单一AHB接口4个周期，双AHB接口8个周期）；
t5：从FPGA到CAP7E AHB总线内部读取响应/数据时间；
t6：引入等待周期时间。
下面的公式是用来近似从ARM到FPGA外设的存取时间：
注： t1和的t5相对于PIO和EBI是可以忽视的的AHB周期时间。
在数据传输速率低的情况下，如点阵式液晶显示器，MCU到FPGA通过PIO或EBI接口就足够了。然而，FPGA和MCU之间或其他一些外设和存储器的高数据传输率可以完全占用CPU周期和给外设创造瓶颈。举例来说， TFT液晶彩色图形将需要传输大量的数据到液晶显示器帧缓冲区，这最有可能完全占用CPU和EBI。这种应用将更好地执行从微控制器到FPGA的直接接口连接，而允许液晶数据通过DMA传输，使处理器空出时间处理其他事和使EBI空出时间传输其他数据，如从闪存运行主要应用软件，或TFT液晶显示器为单个或多个帧缓冲区使用SDRAM。
此外， FPGA中的AHB逻辑定义类似MCU，犹如它在微控制器“内部”。这使得未来设计路线很容易就转移到可定制微控制器。
直接FPGA接口的发展时间也较短，因为接口已经在微控制器内部定义且逻MCU供应商提供了FPGA的辑模块。设计者不需要写入任何接口RTL 。带专用FPGA接口的微控制器将会提高整个系统的性能和设计的易用性。
