2 软件设计

2．1 CPLD程序设计

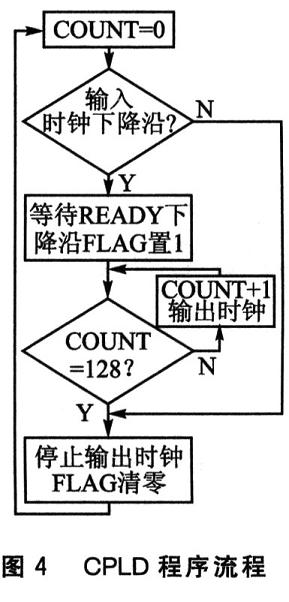

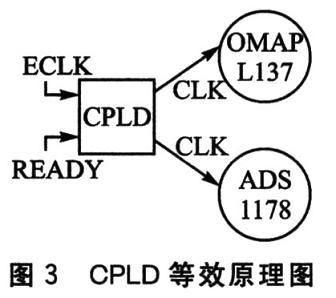

CPLD中主要实现ADS1178对数据格式的要求。在检测到READY信号的电平变化后，以外部时钟ECLK为时钟基准，产生128个时钟周期 (CLK)分别送给OMAP-L137和ADS1178，来完成8通道的数据传输。图3为等效原理图，CPLD程序流程如图4所示。

2．2 采样程序设计

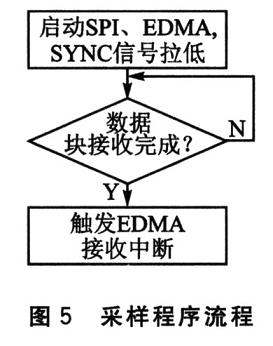

代码调试中的主要工作是测试同步采样A／D的8路通道。SPI和EDMA的参考配置及使能在上面已经完成。当ADS1178开始数据采集时，通过GPIO口由OMAP-L137先向ADS1178发送一个由低变高的同步信号来通知 ADS1178开始工作。当ADS1178完成了数据转换时，向OMAP-L137发送一个由高到低的READ-Y信号，通知OMAP-L137数据已经准备就绪，等待主芯片的时钟将数据送到数据线上；并在CPLD送出采样时钟后，等待EDMA的数据接收中断，当中断到来时完成数据的采集工作。采样程序流程如图5所示。

3 系统测试

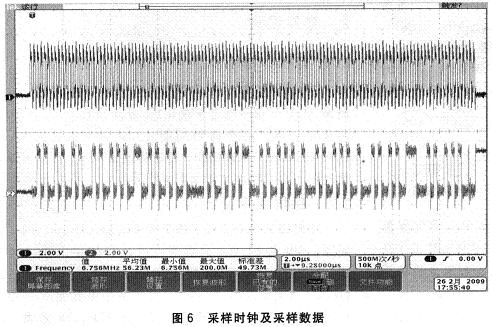

通过示波器可以观测到CLK(图6中上面的曲线)和SIMO(图6中下面的曲线)引脚的波形图。采样结果放在数组Adresult中，如图7所示。

从图6和图7中可以看出，采用SPI从模式的数据传输方法，可以通过CPLD上的程序设计得到128个连续的采样时钟，数据传递的连续性好，每组时钟之间不存在时钟间隔。在程序处理的后续阶段，通过配置EDMA的接收事件就可以连续接收多组数据，在数据全部接收到OMAP-L137中时触发一次中断便可完成接收工作，从而节省了处理器资源。

4 结 论


在OMAP-L137与ADS1178的实时采集数据传递问题上，采用SPI主模式进行数据接收时，每接收一组数据后都需要通过中断资源来变更接收地址。而本文通过SPI从模式进行数据接收，可以在接收完多组数据后仅用一次接收中断便结束工作，节约了处理器资源，并且实际测试表明，传输数据的连续性和实时性较好。由此看出，采用SPI从模式配合CPLD来处理OMAP-L137与ADS1178数据通信问题无疑是一种很好的解决方案。
