DSP的硬件测试说明:

平台说明:

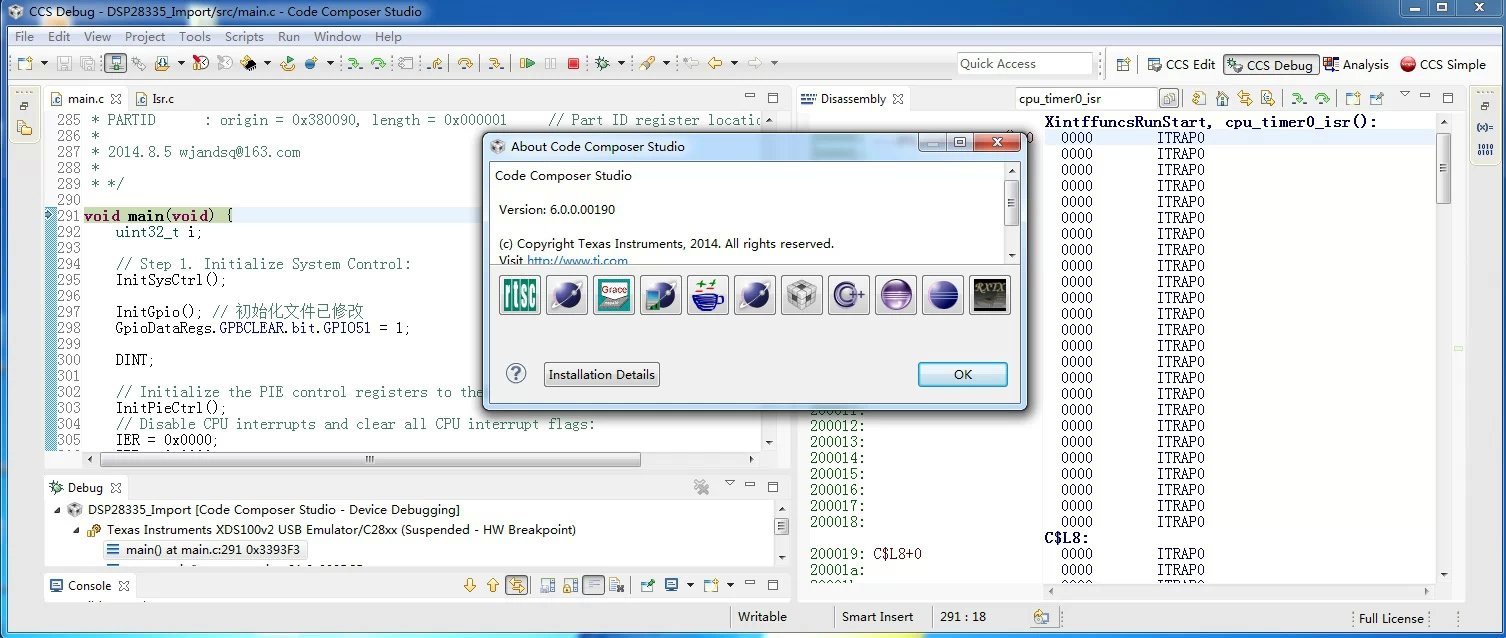

图1-1  Code Composer Studio 6.0.0.00190 C/C++开发环境
硬件平台基于TMS320F28335芯片，软件平台基于TI的Code Composer Studio 6.0.0.00190 C/C++开发环境，如图1-1所示。

工作进度说明:
  1.完成了DSP外扩SRAM的硬件的完整测试，通过修改TI官方的.cmd文件和库函数调用，
可以将FLASH中的函数复制到外部SRAM中运行，大大提高DSP程序的运行速度，附有详细说明。
2. 完成了RS485的驱动编写及应用测试。
3.利用官方的ADC_DMA、I2C例程，完成ADC和EEPROM的测试，整合了ADC_DMA例程。
4.CAN通讯和转速中断的代码公司已有，未整理。
5.DSP内置的看门狗模块已开启。

一、DSP扩展的外部SRAM应用说明(已测试完毕)

前言: DSP可以工作中150MHz的频率下，为了发挥其高速运行的特性， 一般会将
FLASH程序内容复制到外部高速SRAM中运行,TMS320F28335内部有34K X 16bit的SRAM，
TI将内部SRAM分成了多块(见F28335.cmd)。

一般的程序在内置FLASH中运行，程序在FLASH中的运行速度由FLASH的读取速度决定，
如果没有采用FLASH的加速技术，一般需要设置等待时间。 要想使程序高速运转，
最少要扩展一块SRAM 来高速运行DSP算法或中断函数。

1.外部SRAM分区说明

本项目的硬件扩展了256K 16bit SRAM 时钟延迟为10ns
SRAM型号为: IS61LV25616AL-10T
定位地址为: 0x0200000 前128K 用作程序空间，后128K用作数据空间
定位地址和ARM的内部SRAM地址一样，DSP中文数据手册参考内容如下图所示(可放大)：

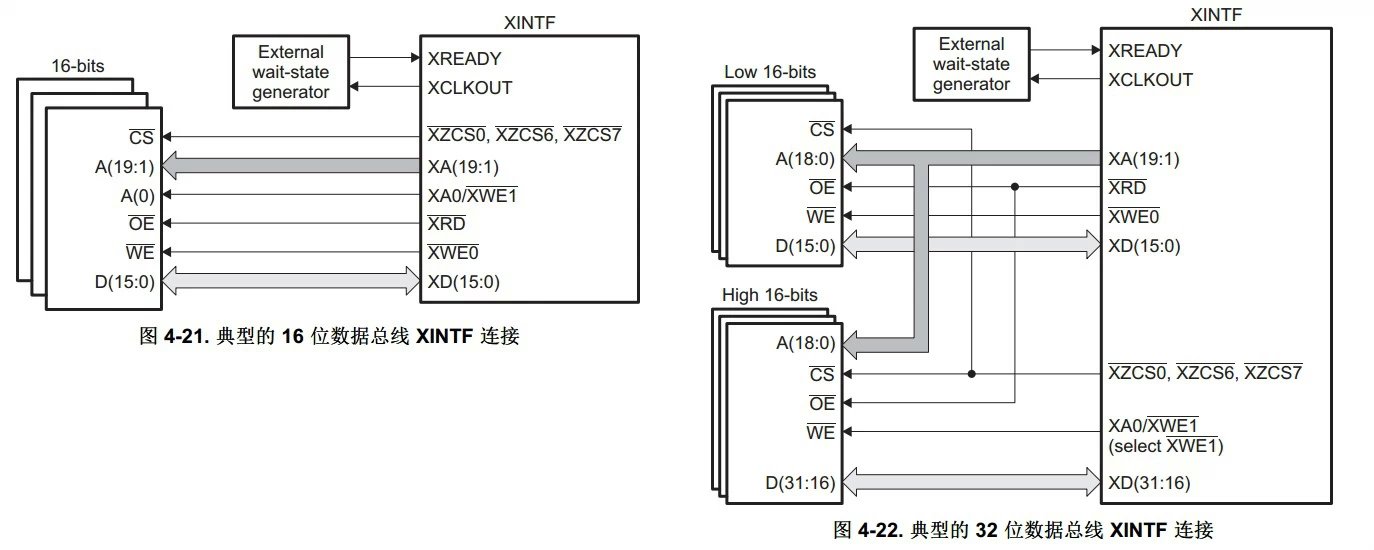

  图1-2  DSP典型的16位和32位数据总线连接示意图

IS61LV25616AL-10T芯片的数据总线是16位，后面的STM32F429板子也用了这个芯片，但增加了高低位选通线，
因此可以读高低字节，比DSP更灵活：DSP最少一次读2字节，ARM想读任何字节都可以。另外ARM内部有FLASH加速，
可以直接跑180MHz，外设是90MHz，但比DSP性能相差已经比较小了。

DSP的GPIO37/XZCS7引脚控制的外部SRAM的物理地址如下图所示:

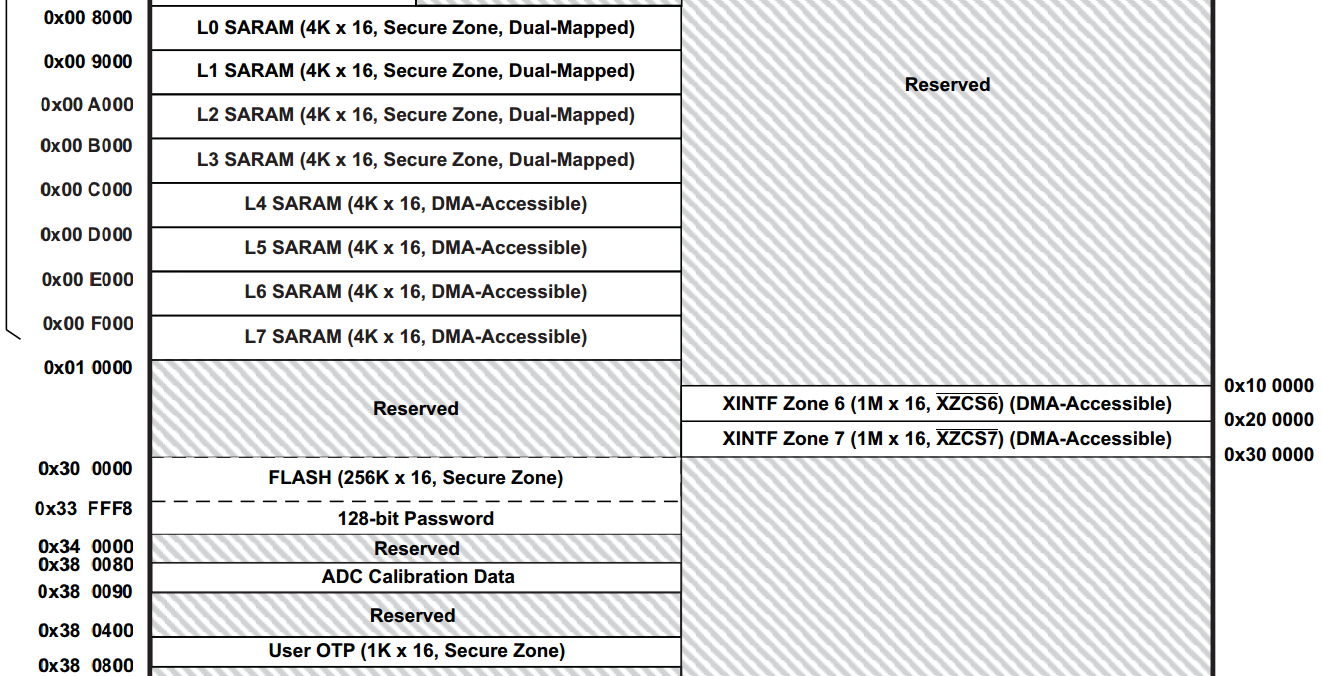

图1-3 GPIO37/XZCS7引脚控制的外部SRAM的物理地址说明


在F28335.CMD文件分配，详细内容如下:

XINTF zone 7 - program space
ZONE7A : origin = 0x0200000, length = 0x020000

XINTF zone 7 - data space
ZONE7B : origin = 0x0220000, length = 0x020000

2.外部DATA SRAM使用说明

内部SRAM不够用，则使用外部DATA SRAM，用法如下
#pragma DATA_SECTION(bufferB, "ZONE7DATA");
uint16_t bufferB[512];

仿真测试结果:

观察数据0x22000区域，可以看到bufferB区域被程序设置了正确的数据。

2.外部CODE SRAM使用说明

外部中断函数或一般函数使用如下格式的声明
#pragma CODE_SECTION(cpu_timer0_isr,"xintffuncs");
#pragma CODE_SECTION(cpu_timer1_isr,"xintffuncs");

编译器会将这些特定的函数分配在一个固定的FLASH区域
起始地址为XintffuncsLoadStart
结束地址为XintffuncsLoadEnd
主程序中XINTF Zone 7初始化后，调用如下函数将这个区域的特定函数
复制到外部SRAM的运行程序空间(0x0200000-0x021FFFF)
MemCopy(&XintffuncsLoadStart, &XintffuncsLoadEnd, &XintffuncsRunStart);

频繁运行或调用的捕获函数、定时器函数或特定算法，只有在高速SRAM中运行，
才能真正发挥TMS320C28335的实际性能。
