1 简介
由于传统的防火墙结构都是在软件层，存在响应时间慢、自主控制能力弱的弱点，并且设置复杂。我们利用FPGA的灵活性和可定制性等优点，考虑网络服务器的访问安全，设计了服务器数据安全系统，该系统的功能如下：能够自动识别网页，防止网页篡改；能有效防御黑客的入侵；能在网页被篡改后及时备份还原；开放源代码，系统完全自主可控。

图1  基于FPGA的数据安全系统框图

系统框图如上图图1所示，外部计算机通过防火墙访问WEB服务器，防火墙进行第一级数据安全保护；FPGA板卡插在WEB服务器主板上，进行第二级数据安全保护，即对外部计算机欲访问的网页进行防篡改处理，FPGA板卡比对服务器上网页和FPGA板卡上CF卡中存储的网页，如果网页未被篡改，则外界访问计算机可以访问WEB服务器；否则，中止外界计算机访问并上报服务器网站异常。FPGA板卡上构建嵌入式系统，完成第二级数据安全防护，与WEB服务器之间通过PCIE总线通信。另外，在服务器被攻击后，管理员可以控制FPGA板卡对WEB服务器进行网站数据还原。本系统实现主要包括软件和硬件两部分，下面分别进行介绍。

2 硬件系统
2.1 开发环境介绍
2.1.1 硬件环境与工具
FPGA开发板使用Xilinx 公司的virtex-5 xupv5-lx110t开发板,其他硬件包括：RS232 串口线，RJ45 网线，JTAG调试线,以太网集线器（HUB）等。

硬件防火墙的功能复杂，我们的开发环境需要较好的FPGA支持，所以选用的是Xilinx的virtex-5的开发板，该开发板通过串口和PCIE总线接口连接WEB服务器。

2.1.2 软件环境与工具
软件工具主要使用ISE Design Suite 10.1（不可选用其他版本或其升级版本如13.1等），红帽子企业版Red Hat Enterprise 4，虚拟机VMware 8.0.0 build-471780，WinDRIVER等。

2.2 硬件构架
2.2.1 搭建microblaze硬件平台
在FPGA上构建嵌入式系统，在嵌入式系统上完成网页比对等处理。嵌入式系统包括硬件平台和操作系统，操作系统采用linux系统。其中硬件平台的搭建如下：

• 首先打开XPS 10.1，新建BSB工程，共三个选项，由于我们此次是新建一个MicroBlaze 硬件平台，所以选中Base System Builder Wizard，点击OK，进入硬件平台搭建向导。

• 在弹出的对话框中，点击browse，选择一个目标磁盘并建立一个自己的工程文件夹，双击进入自己的工程文件夹后，点击保存，系统会自动为此项目命名为system。点击OK，进入BSB 欢迎对话框。

• 在欢迎对话框内，选择I would like to create a new design，点击next。

• 进入开发板选择对话框后，进行如下的系统配置 ：Board Vendor: Xilinx Board Name: XUPV5-LX110T Evaluation Platform Board Revision: A 点击next。

• 进入处理器选择对话框，由于virtex-5只支持软核MicroBlaze，所以默认即可。在对话框中还可以看到MicroBlaze 系统的一些参数，比如封装类型，速度等。点击next

• 进入MicroBlaze 配置对话框 ，MicroBlaze处理器总线时钟频率选择为125MHz。其中参考时钟由开发板上的时钟源提供，用来产生总线和处理器的频率，根据开发板的不同而不同。Debug I/F 选择on-chipH/W debug module，Local memory 选择64KB。Cache setup 选择Enable。点击next。

• 进入I/O 端口配置对话框。I/O 设备选择RS232_Uart_1，不选RS232_Uart_2和LEDs_8Bit。波特率选择115200，并且打开中断，其他选项默认即可。可以看到窗口的右侧有Data sheet，可以点击进入看到关于每个外设的data sheet，点击next。第二个对话框全部取消，点击next。全部需要，使用DMA，使用中断，点击next。DDR2_SDRAM和SysACE_CompactFlash都选用，使用中断，点击next。

• 由于此次远程控制中使用了操作系统，所以需要添加定时器，点击Add Peripherals，在弹出的对话框中选择xps_timer_1，timer mode 选择one timer is present，使用中断，点击next。

• 进入cache 配置对话框。由于在系统构建之初，我们已经选择了对外部存储器进行cache 缓存，所以在这里我们需要对其大小进行设置，数据Cache 与指令Cache 都选择64KB ，并且勾选DDR2_SDRAM对应的ICache 与DCache。点击next。

• 全部点击next，直到Finish。


图2为在FPGA上搭建嵌入式系统的硬件部分组成框图。

图 2  FPGA搭建的嵌入式系统硬件组成框图

图 3  FPGA硬件平台各组成模块连接框图

2.2.2 在EDK 中配置系统软件环境

由于此次实验中，我们需要在上面搭建的硬件平台上移植petalinux嵌入式操作系统，所以首先要把petalinux 的配置文件petalinux_v1_00_d 文件夹拷贝到/EDK/sw/lib/bsp/文件夹下。否则后续的配置工作将会遇到很大问题。

具体软件环境的搭建步骤如下：

• 启动EDK，打开刚才搭建的MicroBlaze 硬件系统工作目录文件夹下的system.xmp 文件。

• 在打开MicroBlaze 系统文件后，可以在EDK 开发环境中看到相关系统信息，首先我们切换到Bus interface，看到MicroBlaze 系统中各个模块与总线的连接情况，如图3所示。

• 这里，我们需要对此系统做出如下修改。把窗口切换到port，点开debug module，点开interrupt 中的net 选项，选择debug module interrupt。接着点开port 选项中的opb_inct_0，双击L to H。我们需要把debug module interrupt 加入到connected interrupt 栏中，具体方法是选中debug module interrupt，点击加号，debug module interrupt 会被加入到connected interrupt 栏中。

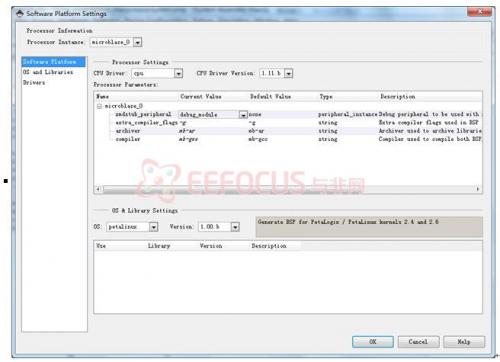

• 接下来进行软件平台配置，点击Software 菜单，启动Software Platform Setting，系统会弹出软件平台的配置窗口，如图4所示，可以看到共有三个可配置项：Software Platform，OS and Libraries，Drivers。右方的窗口为可配置选项的参数。


图 4  软件平台配置窗口

• 这里我们需要逐项进行相关配置。首先，我们对Software Platform 进行配置，点击Software Platform，在窗口右侧为可配置参数，包括两个子窗口，其一是processor parameters，其中包括xmdstub_peripheral,交叉编译器等选项，其中，extra compiler flag 指定了在生成BSP 与库的过程中，交叉编译器所用的编译标志，archiver 和compiler 分别指定了生成BSP与库所用的工具链。我们只需修改xmdstub_peripheral即可，其他保持默认。在OS & Library settings 子窗口中，打开OS 的下拉菜单，由于我们选择使用的操作系统为petalinux，所以这里选择petalinux。特别值得注意的是如果第一步没有完成，那么在点开OS 的下拉菜单后，将没有petalinux 选项，xmdstub的下拉菜单中选择debug_module。

• 完成如上配置后，选中OS and Library 可配置选项，这里完成开发板对petalinux 的BSP 进行配置， stdin,stdout都选择RS232等。

• 到此，EDK的环境配置完成，可以生成工程文件了，点击Hardware下拉菜单，选择Generate Bitstream生成bit流文件，在Software下拉菜单中选择Generate Libraries and BSPs。


3嵌入式操作系统搭建
3.1 虚拟机的搭建
安装红帽子企业版Red Hat Enterprise 4，在桌面Linux系统中安装PetaLinux源码树。Windows和Linux两种系统间的数据交换通过设置共享目录来实现，linux中共享路径是home／mnt／hgfs目录下。具体步骤如下：

（1）建立工作目录：在Linux操作系统的终端模式下运行“mkdir／home／petalinux”命令，新建petalinux文件夹作为嵌入式开发的工作目录。
（2）解压压缩包：通过共享目录把PetaLogix公司发布的压缩包petalinux-v0．40-rc2．tar．gz拷贝到petalinux工作目录中。然后在终端模式下运行“tar-zxvf petalinux-v0．40一rc2．tar．gz”解压缩命令。
（3）设置环境变量：PetaLinux系统已经为用户编写好了设置环境变量的脚本文件settings．sh和settings．csh。用户只需要根据宿主机操作系统shell的类型，运行相应的环境变量配置脚本即可完成PetaLinux开发环境的设置。需要注意的是，每次进入终端模式都必须运行一次环境变量配置脚本，运行命令式source settings.sh。
（4）在终端模式下运行microblaze-uclinux-gcc-v命令，查看编译器的版本信息。如果交叉开发工具链安装没有问题，运行命令后在终端窗口将出现版本信息。

(3)配置软件平台,在XPS软件界面中，选择Software菜单中Software Platform Settings选项。弹出的对话框中有Software Platform、OS and Libraries和Drivers三个选项卡。在Software Platform选项卡的OS下拉列表框中选择PetaLinux操作系统，在Version下拉列表框中选择1．00．b版本。在OS and Libraries选项卡中根据目标板的实际情况为操作系统设置相关参数。


3.3 为PetaLinux操作系统传递配置信息
(1)创建并配置新平台

首先为目标板建立一个新的设计平台，在终端模式下运行以下命令。cd ／home／petalinux／petalinux-vO．40-final／software／petalinux-dist ,petalinux-new-platform-k 2．6 -v Xilinx -p xupv5_xl110t,make menueonfig命令执行后，将创建一个名称为xupv5_xl110t的平台，同时进入终端式内核配置菜单。利用上下光标键选择Vendor／Product Selection选项，单击回车键进入下一级菜单。在该菜单中选择供应商和产品。

(2)拷贝EDK工程文件
拷贝EDK工程文件到／home／petalinux／petalinux-vO．40-final／hardware／use-platform路径下，该路径是脚本工具默认的操作位置。通过共享文件夹将整个工程文件夹拷贝到Linux环境中。

（3）传递配置信息
系统配置过程中将利用auto-eonfig．in文件、或者Kconfig．auto文件中硬件信息为内核构建Makefile文件。PetaLinux提供的脚本命令可以快速地将该文件拷贝到PetaLinux源码树中。直接在终端模式下运行petalinux-copy-autoconfig脚本命令即可。
