FPGA的多路可控脉冲延迟系统(2)
系统仿真
,
计数器
,
分辨率
,
高电平
4 系统仿真

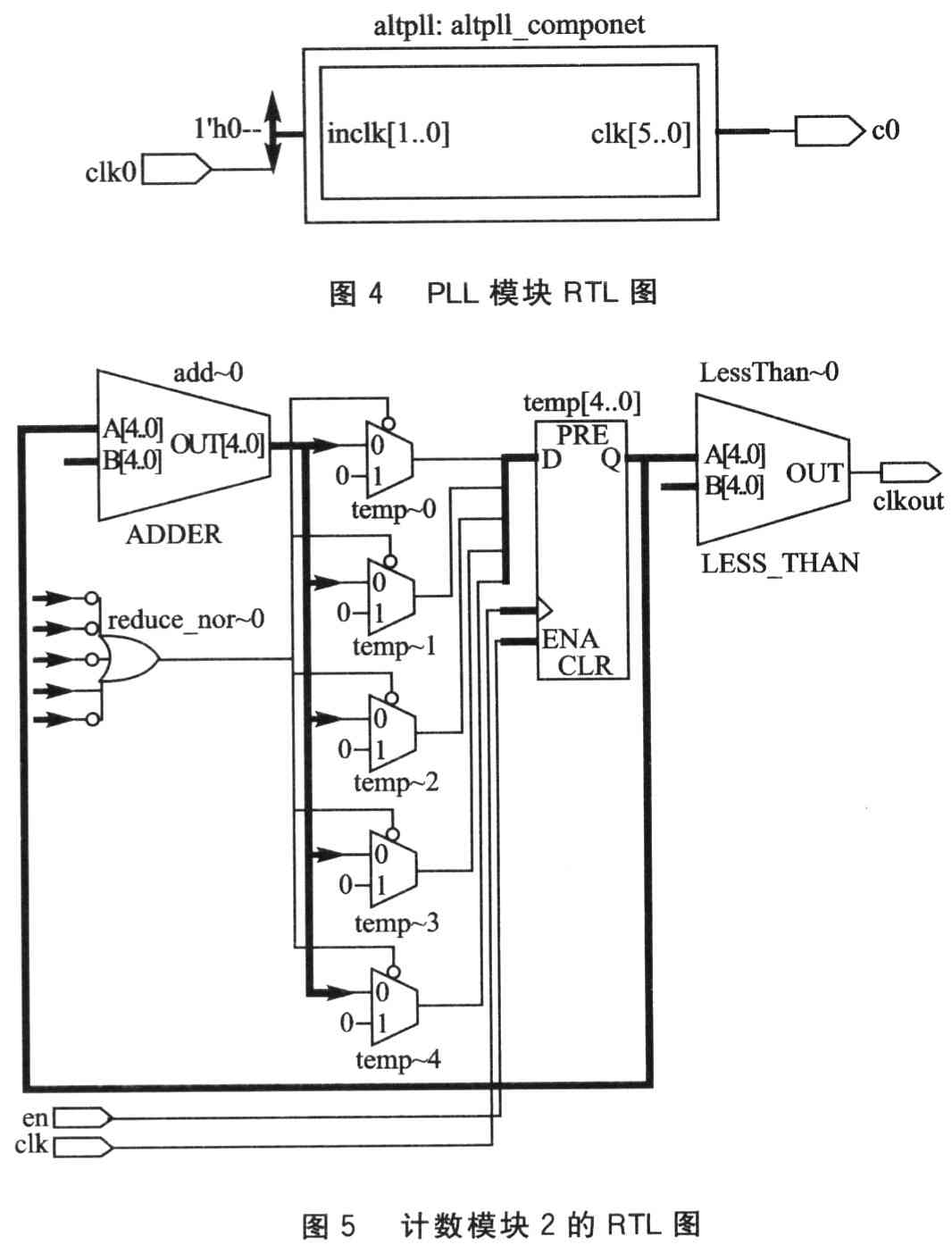

下面给出了核心部分的RTL图及QuartusII时序仿真波形。PLL模块的RTL图如图4所示。
计数模块2的RTL图如图5所示。该模块的输入clk应连接到频率为100 MHz的时钟信号,作为计数脉冲。en是使能信号,应连接到经过计数模块1分频后得到的1 kHz的时钟信号上。假设en信号到来,该信号为高电平时,计数器temp开始计数,到达设定的计数时间后输出高电平,否则为低电平。经过计数模块2后系统完成粗延迟,此时延迟分辨率为10 ns级。

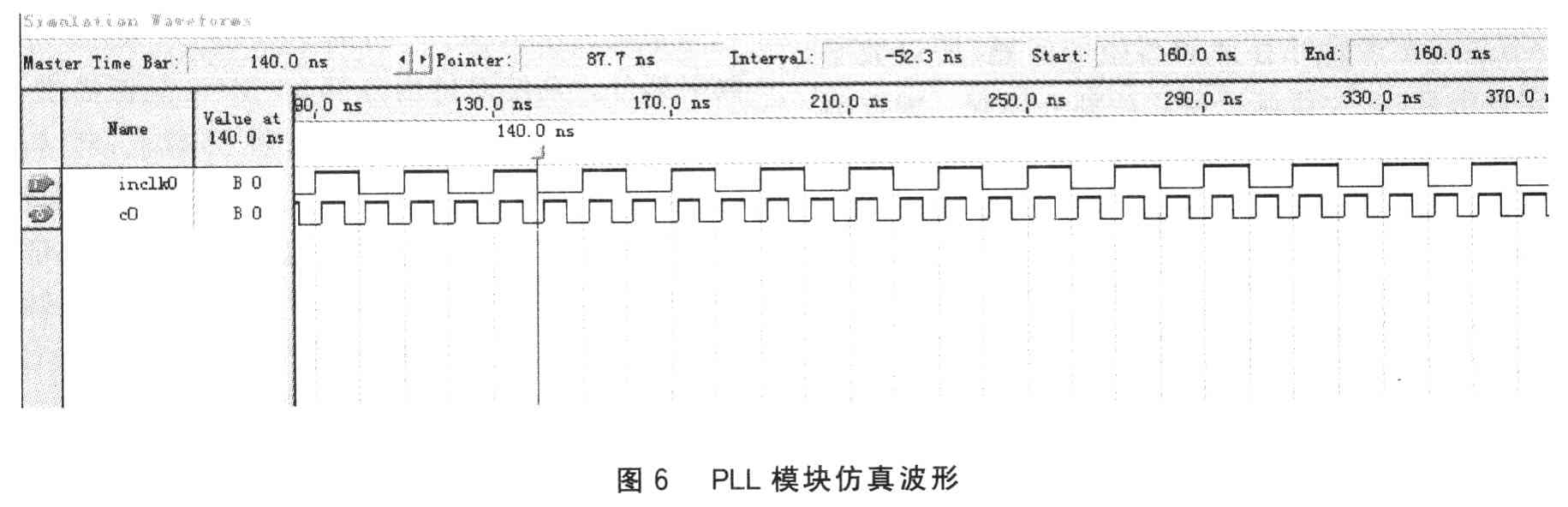

PLL模块实现倍频的功能。其中,输入clk0应连接频率为50 MHz的时钟信号。输出信号cO为100 MHz,分别送给计数模块1和2实现分频和计数脉冲的作用。其仿真波形如图6所示。

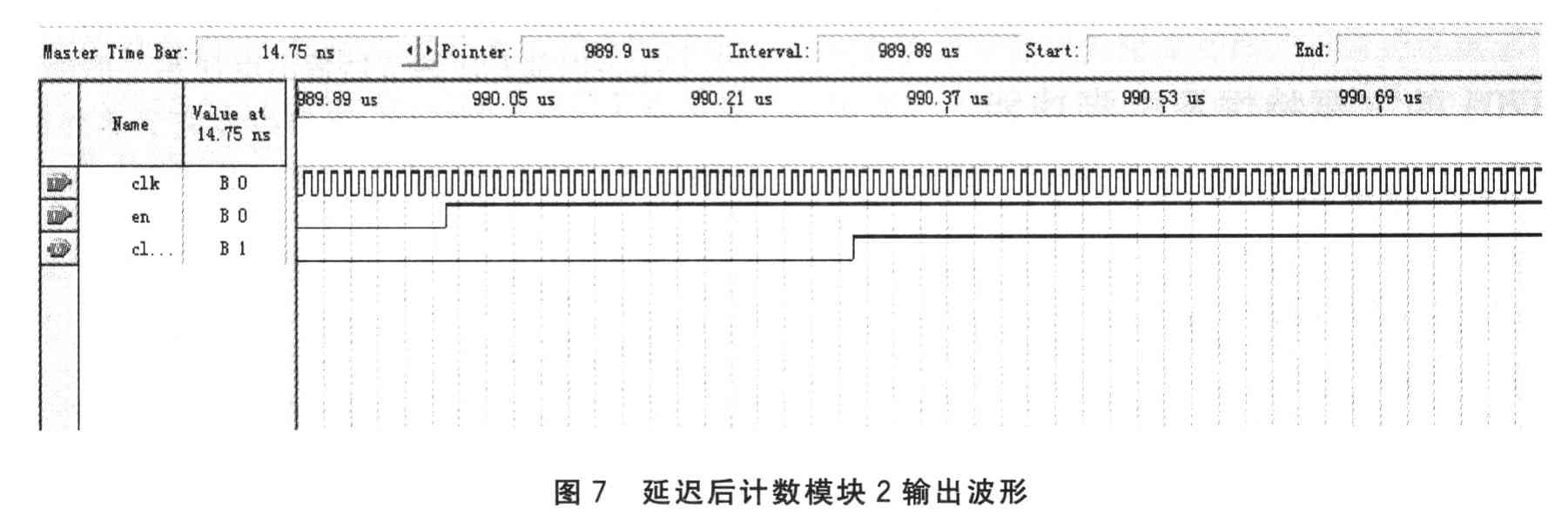

计数模块1和2的延迟时间均可由单片机动态写入,本方针波形写入的延迟时间为300 ns。延迟后的波形如图7所示。
结 语
本设计不同于现有的延迟电路,它将数字方法和模拟方法相结合,对多路连续脉冲信号进行大范围高分辨率的动态延迟,将分辨率提高到了O.15 ns级。而且,本系统用Flash FPGA替代现有系统的SRAM FPGA,从而大大提高了系统集成度,降低了成本。
