压力流量控制采用闭环系统,根据压力和流量反馈信号来分别控制比例压力阀和比例流量阀动作。在液压系统中,采用比例流量阀和比例压力阀,对工业环境要求不高,油路不公更广泛地适应注塑制品加工的工艺条件,促进注塑制品质量的提高,而且能利用系统调整工序中所需的压力和流量,节省了功率消耗。
位置控制采用电子尺和行程开关结合的方式。电子尺信号通过CTSC-200系列高速高精度模拟量输入模块231-7HC32采集。231-7HC32模块是针对电子尺推出的产品,其精度高达16位,单通道转换时间小于200us,而且模块本身提供2路10VDC电源输出。
三、CTSC-200系列产品的应用实例
某精密机械有限公司是一家专业制造PET注塑系统的公司,其产品广泛应用于如海口椰树、中富集团、健力宝集团、乐百氏、四川全兴、汾煌等知名制造企业。下面介绍一下其HYP系列注塑机的控制系统。
控制系统结构

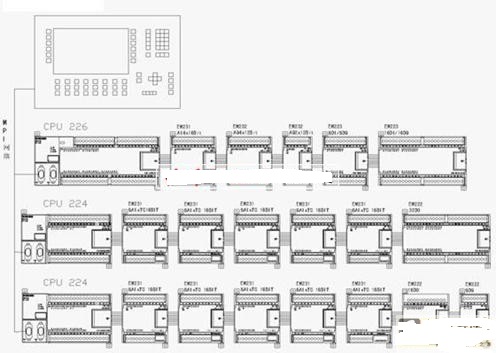

控制系统结构如图所示,包括三套PLC,全部使用CO-TRUST的TrustPLC CTSC-200高性能小型PLC.第一套PLC主要用于实现位置控制、速度控制、压力控制,另两套PLC主要用于实现温度控制。方案用小型机的投资实现了中型机的控制规模,性价比极高。
人机界面采用CO-TRUST的Copanel系列高端操作面板KP10H,与三套PLC组成MPI网络。大屏幕彩色液晶显示方便地实现对整个系统进行监视及操纵,且美观大方、操作方便。 |
|
