1 引言 目前，由于频谱分析仪价格昂贵，高等院校只是少数实验室配有频谱仪。但电子信息类教学，如果没有频谱仪辅助观察，学生只能从书本中抽象理解信号特征，严重影响教学实验效果。
针对这种现状提出一种基于FPGA的简易频谱分析仪设计方案，其优点是成本低，性能指标满足教学实验所要求的检测信号范围。
2 设计方案

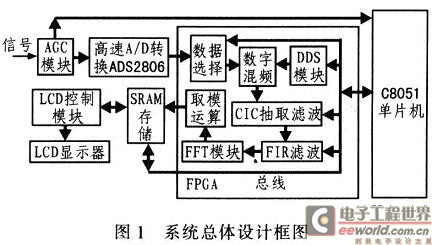

图1为系统设计总体框图。该系统采用C8051系列单片机中的 C8051F121作为控制器，CvcloneⅢ系列EP3C40F484C8型FPGA为数字信号算法处理单元。系统设计遵循抽样定理，在时域内截取一段适当长度信号，对其信号抽样量化，按照具体的步骤求取信号的频谱，并在LCD上显示信号的频谱，同时提供友好的人机会话功能。该系统最小分辨率为1 Hz，可分析带宽为0~5 MHz的各种信号。
由于单片机C8051 F121内部集成A／D转换器，能够有效测量自动增益控制AGC压差，计算出对输入信号的放大倍数；另外，该单片机内置高速控制内核和丰富的存储器，使其能够控制整个系统；EP3C40F484C8型FPGA内置丰富的存储器资源，确保该系统具有足够的空间存储采集的点数，完成离散傅里叶变换、数字滤波器、数字混频等信号处理。
3 理论分析
3．1 数字下变频FFT
随着高速A／D转换和DSP技术的发展，数字下变频的快速傅里叶变换FFT(Fast Fourier Transform)技术能够有效减少传统FFT技术存在的内存不足。在高中频、高采样率系统中实现信号频谱的高分辨率、低存储量和低运算量，从而极大提高系统的实时性。

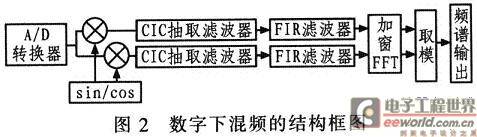

图2为基于数字下变频的FFT技术的实现原理框图。
3．2 直接数字频率合成器DDS原理
用直接数字频率合成器DDS(Direct Digital Synthesiz-er)原理实现扫频信号的信号源主要由参考频率源、相位累加器、正弦波采样点存储RAM、数模转换器及低通滤波器构成。设参考频率源频率为fclk，计数容量为2N的相位累加器(N为相位累加器的位数)，若频率控制字为M，则DDS系统输出信号的频率为fout=fclk/2N×M，而频率分辨率为△f=fclk/2N。为达到输出频率范围为5 MHz的要求，考虑到实际低通滤波器性能的限制，fclk为200 MHz，相位累加器的位数为32位。其中高10位用做ROM地址读波表(1个正弦波周期采样1 024个点)，频率控制字也为32位，这样理论输出频率满足要求。
4 系统硬件设计
4．1 AGC电路

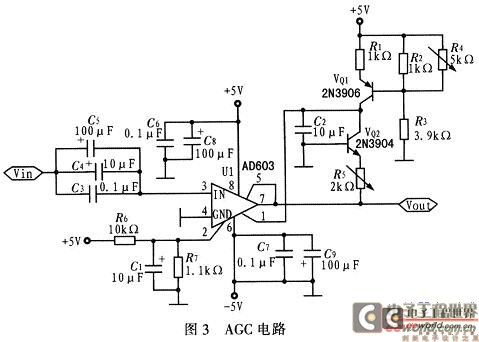

输入信号经高速A／D采样，信号幅度必须满足A／D的采样范围，最高为2-3V，因此该系统设计应加AGC电路。AGC电路采用AD603型线性增益放大器。图3为AGC电路。
4．2 A／D转换电路
ADS2806是一款12位A／D转换器，其特点为：无杂散信号动态范围(SFDR)为73 dB；信噪比(SNR)为66 dB；具有内部和外部参考时钟；采样速率为32 MS／s。图4为ADS2806的电路。为使A／D转换更稳定，在A／D转换器的电源引脚上增加滤波电容，抑制电源噪声。该电路结构简单，在时钟CLK的驱动下，数据端口实时输出数据，供FPGA读取。 |
